Question

помогите пожалуйста с 5 заданием

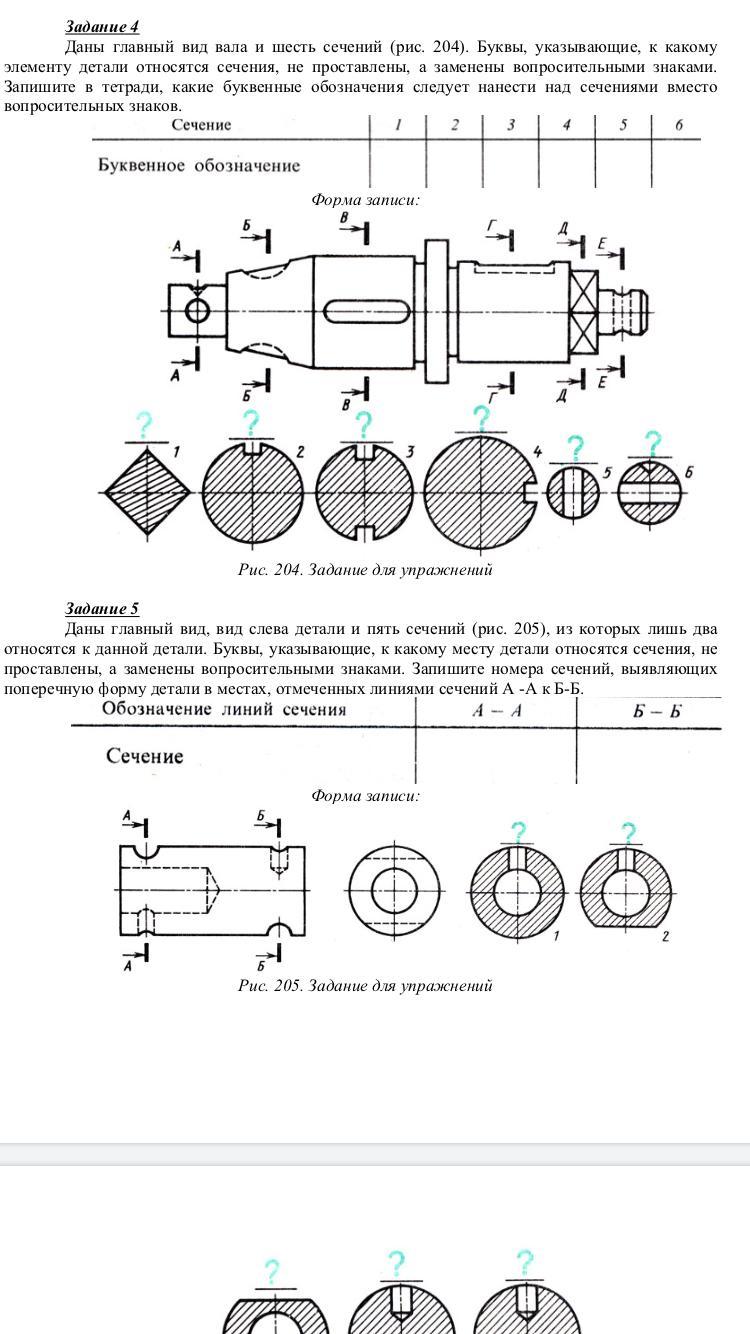

Даны главный вид, вид слева детали и пять сечений (рис. 205), из которых лишь два относятся к данной детали. Буквы, указывающие, к какому месту детали относятся сечения, не проставлены, а заменены вопросительными знаками. Запишите номера сечений, выявляющих поперечную форму детали в местах, отмеченных линиями сечений А -А к Б-Б.

Answer 1

Ответ: А-А соответствует сечение №3.

            Б-Б соответствует сечение №2.

Объяснение:
