Question

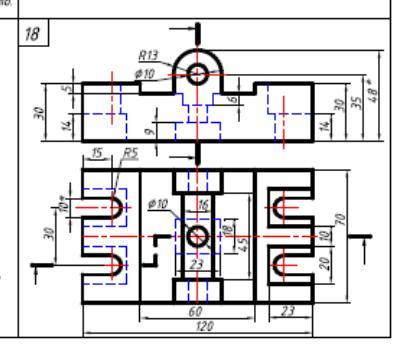

Будь ласка допоможіть хто розуміє креслення. Тема Розрізи. Потрібно накреслити 3 вигляди з боків( 2 вже є ось на цьому фото) мені потрібно накреслити 1 вигляд спереду та ізометричне зображення

Answer 1

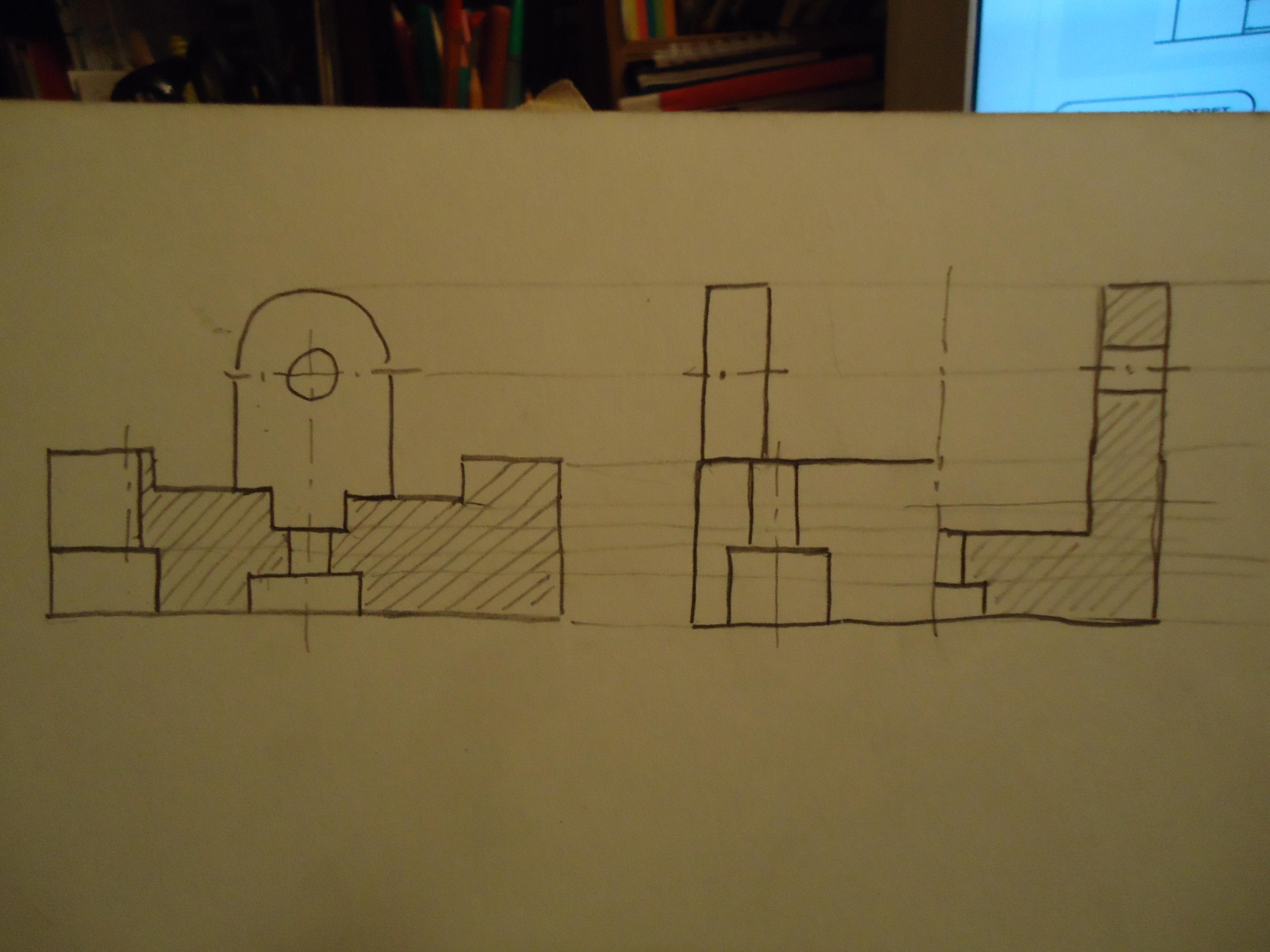

Ответ: Вид слева и разрезы см. на фото.

Объяснение:

Чертёж построен от руки с сохранением пропорций на глаз. Вид сверху остаётся прежним, оэтому я не стала его перечерчивать.

На виде спереди выполнен фронтальный ступенчатый разрез.

На виде слева построено соединение половины вида и половины разреза, поэтому все штриховые линии на половине вида надо убрать, а на половине разреза штриховые линии заменены на сплошные основные, но только там, где произошло касание детали с секущей плоскостью.

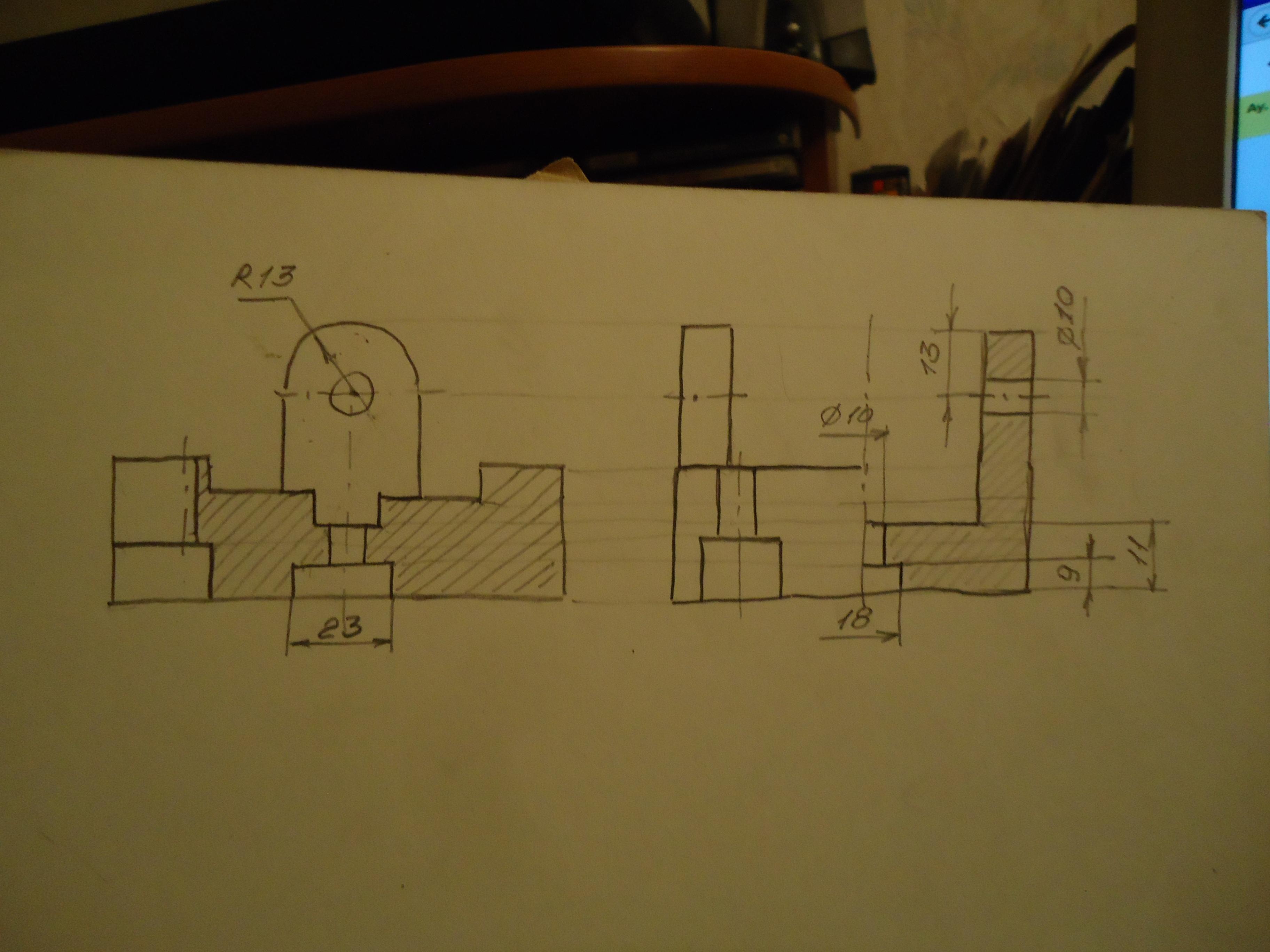

В конце построения надо расставить размеры. Часть из них я показала.

Надеюсь, что смогла вам помочь.
