Question

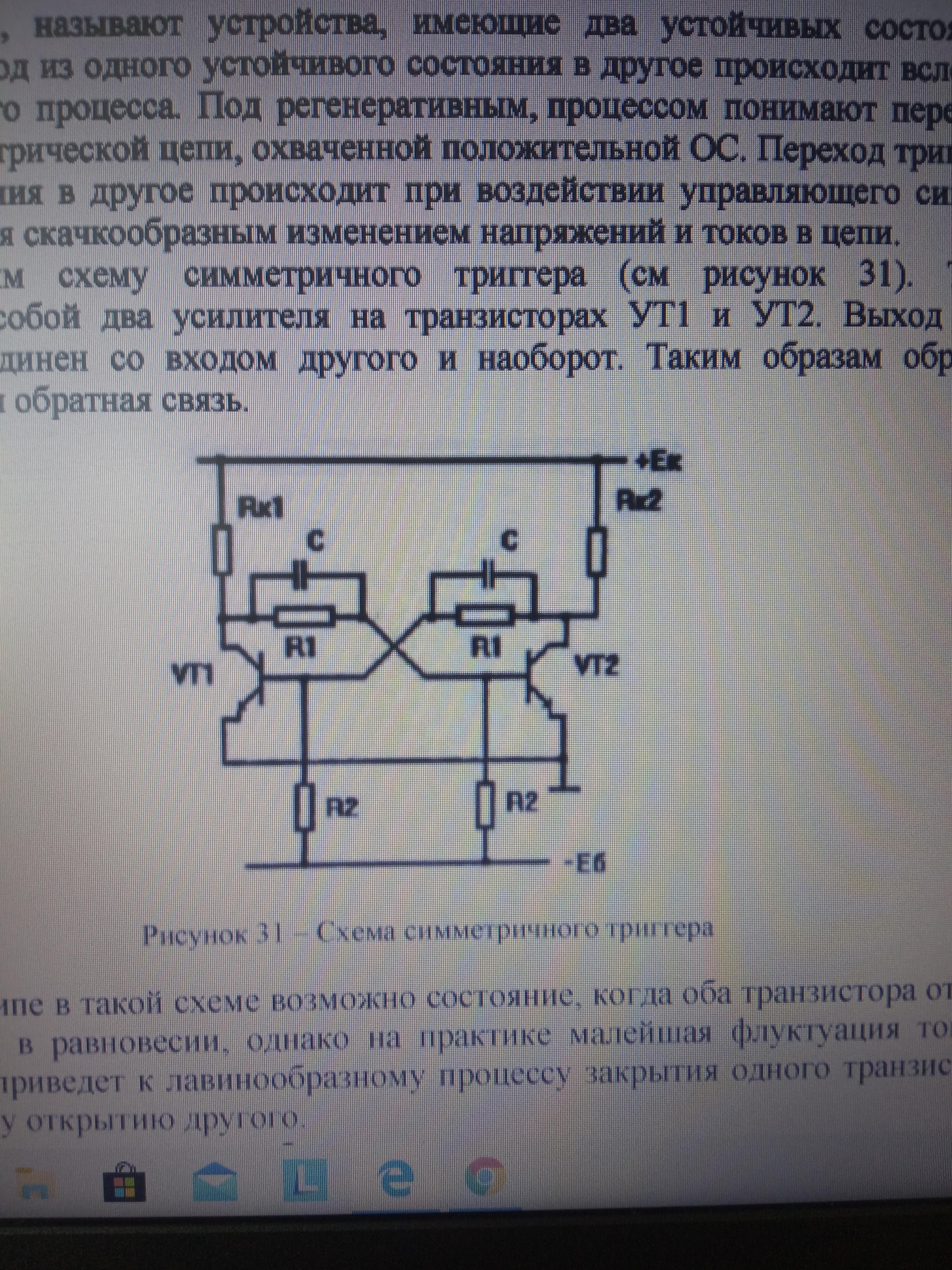

Где на этой схеме вход и выход

Answer 1

Ответ:

у каждого уилителя входом является база, а выходное напряжение берется с коллектора

Answer 2

Ответ:

Изображена схема триггерной ячейки. Данный триггер будет переводиться из одного состояния в другое при подаче электрического импульса в базовую цепь соответствующего транзистора. А напряжение снимают с коллекторных нагрузок (Rx1, Rx2). Поэтому входом можно считать базы транзисторов VT1, VT2 , а выходом - коллекторные цепи.
