Question

Чему равно общее сопротивление участка цепи, показанного на рисунке, если R1=2,5 Ом; R2=8,0 Ом; R3=12,0 Ом; R4=24,0 Ом?

Answer 1

Ответ:

6,5 Ом

Объяснение:

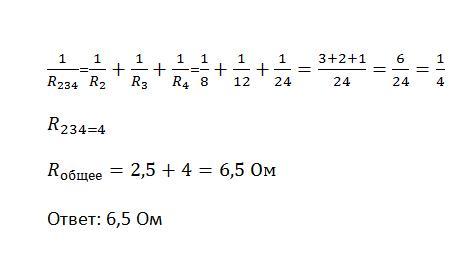

Рассчитаем сопротивление R2, R3, R4. Они соединены параллельно, поэтому их общее сопротивление будет вычисляться так: Сначала находится обратное сопротивление, затем числитель и знаменатель меняются местами. После этого действия схема примет вид двух последовательно соединённых резисторов. Общее сопротивление, которых находится сложением. Решение на картинке.
