Question

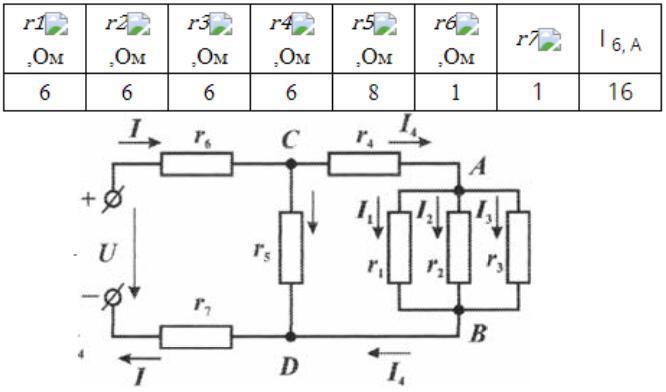

Определить силу тока на 5 резисторе

Answer 1

Ответ:

Объяснение:

1)

Резисторы R₁, R₂ и R₃ соединены параллельно, к тому же они имеют одинаковые номиналы, поэтому:

R₁₂₃ = 6 /3 = 2 Ом

2)

Теперь резисторы R₄ и R₁₂₃ соединены последовательно, тогда:

R₄₁₂₃ = R₄ + R₁₂₃ = 6 + 2 = 8 Ом

3)

Резисторы R₅ и R₄₁₂₃ соединены параллельно и имеют одинаковые номиналы, поэтому

R₅₄₁₂₃ = 8/2 = 4 Ом

4)

Общее сопротивление:

R = R₆ + R₅₄₁₂₃ + R₇ = 1 + 4 + 1 = 6 Ом

I = I₆ = I₅₄₁₂₃ = I₇ = 16 А

U₅ = I·R₅₄₁₂₃ = 16·4 = 64 В

I₅ = U₅/R₅ = 64/8 = 8 A
