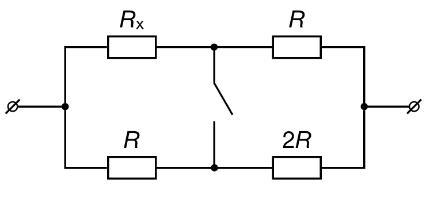

При замыкании ключа эквивалентное сопротивление участка цепи не изменилось (см. рисунок). Определите неизвестное сопротивление Rx, если сопротивление R=10 Ом. Ответ выразите в омах, округлите до целого числа.
Приложения:

Ответы
Ответ дал:
4
Ответ:
Rx=R/2=5 Ом
Объяснение:

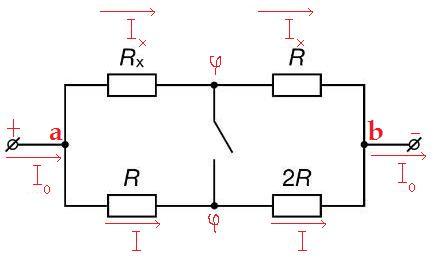

Так как при замыкании ключа эквивалентное сопротивление участка цепи не изменилось, то в точках, между которыми заключён ключ, потенциал одинаковый.
Пусть сила тока, текущая через резистор с сопротивлением 2R равна
I, а сила тока, текущая через резистор с сопротивлением R равна
I c индексом x (Ix)
Тогда:
φa-φb=3*I*R=(R+Rx)*Ix.....................................(1)
φ-φb=Ix*R=2*R*I⇒Ix=2*I.................................(2)
Подставим выражение (2) в (1)
3*I*R=(R+Rx)*2*I
3R=2(R+Rx)
R=2Rx
Rx=R/2
