Question

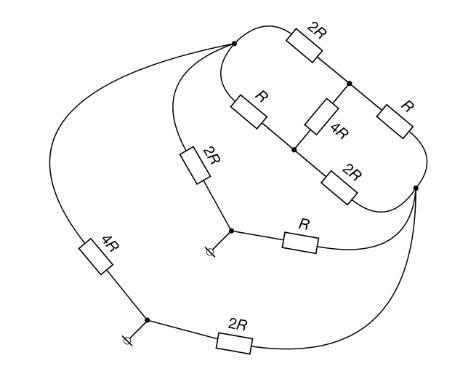

Помогите, пожалуйста, с задачей по физике Найдите эквивалентное сопротивление участка цепи, схема которого изображена на рисунке, если известно, что сопротивление R=500 Ом. Ответ выразите в килоомах, округлите до целого числа.

Answer 1

Ответ:

1 кОм

Объяснение:

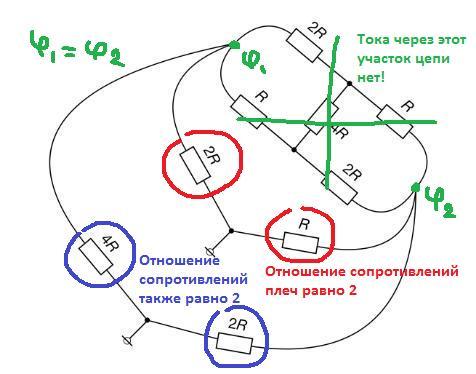

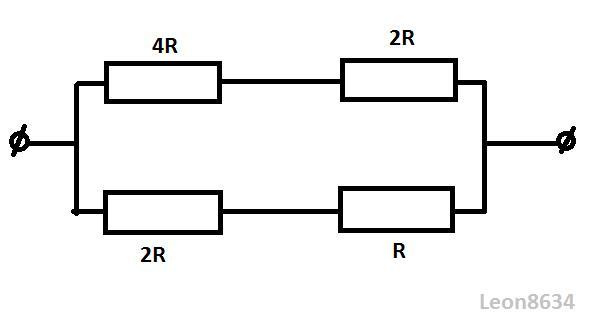

Сразу же заметим одну деталь - схема представляет собой сбалансированный мост (см. рисунок), таким образом, среднюю часть цепи, находящуюся между точками φ₁ и φ₂ можно исключить. Цепь преобразуется в простейшую. Сопротивление этой цепи:

$\displaystyle R_0=\frac{6R*3R}{6R+3R}=2R=2*500=1000$ Ом или 1 кОм.
