Question

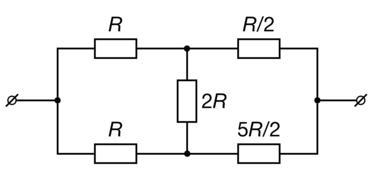

Помогите, пожалуйста, с задачей по физике. Определите эквивалентное сопротивление участка схемы, изображенной на рисунке, если известно, что R=200 Ом. Ответ выразите в омах, округлите до целого числа.

Answer 1

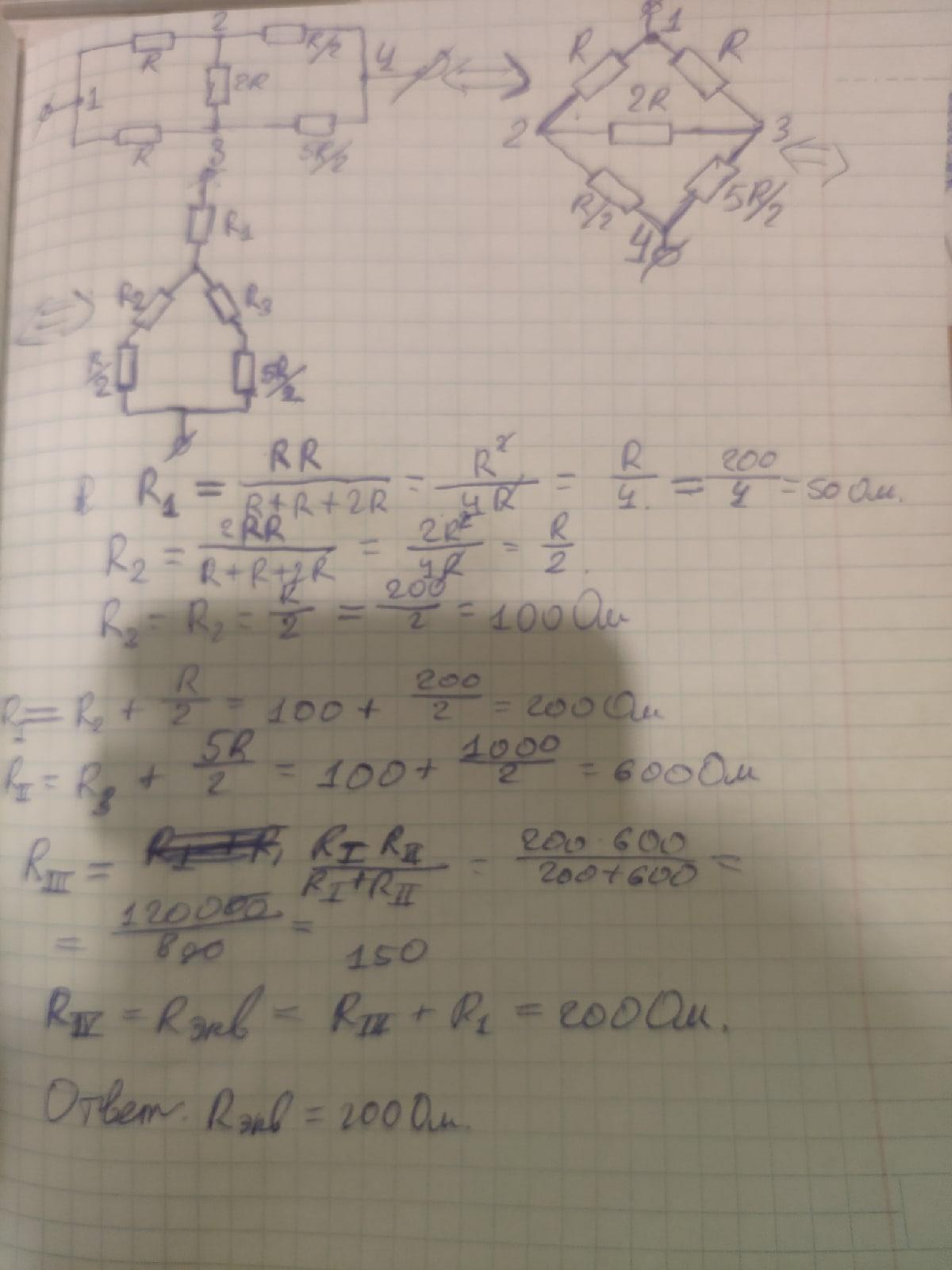

Ответ: Изначальная схема эквивалента мостовой схеме, далее треугольник преобразовать в звезду и дальше остаётся всего лишь 2 узла из которых находим эквивалентное сопротивление цепи.

Объяснение:
