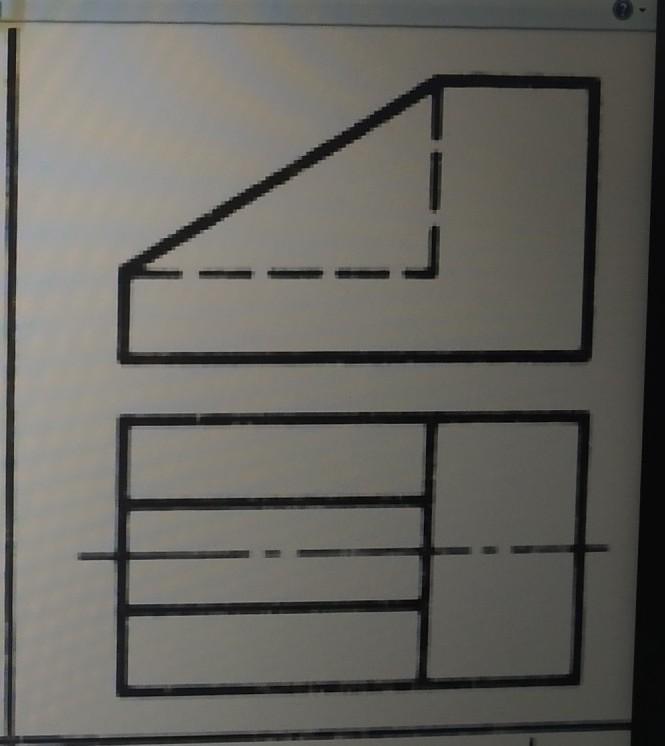

нужна третья деталь всех рисунков
​

Приложения:
Dedagenn: нужен вид слева

Ответы

Ответ дал: Букса
0

Ответ:

Объяснение:

В Вашем задании изображены два вида (спереди и сверху) одной детали.

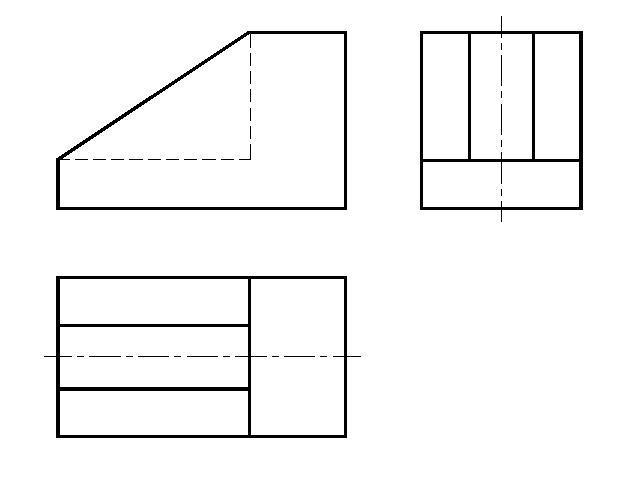

Первый чертеж - изображены все виды детали.

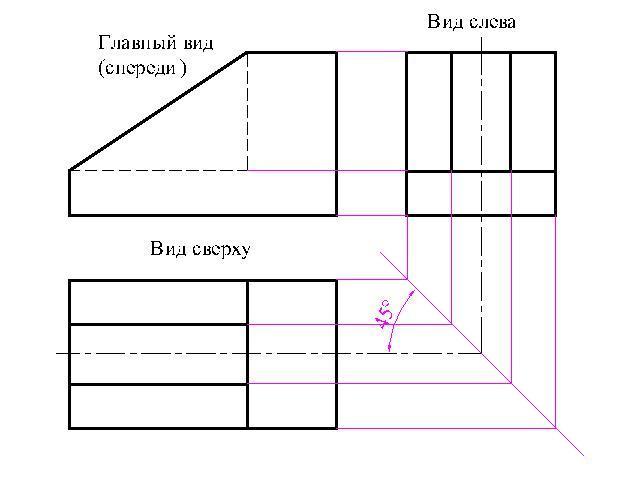

Второй чертеж - показала один из способов построения третьего вида и сделала надписи видов.

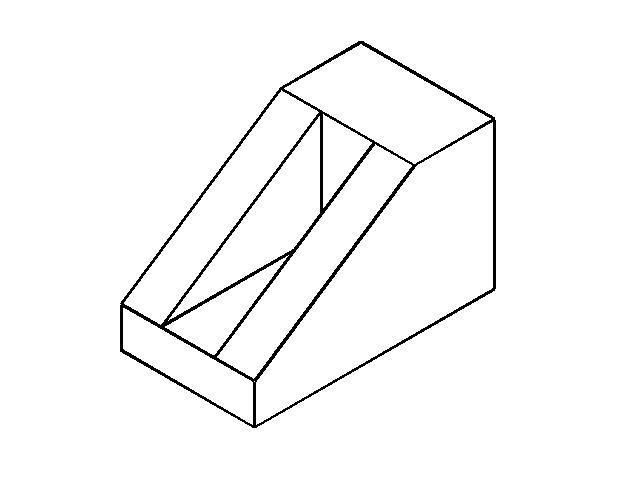

Третий чертеж - изометрия данной детали.

Приложения:
