Question

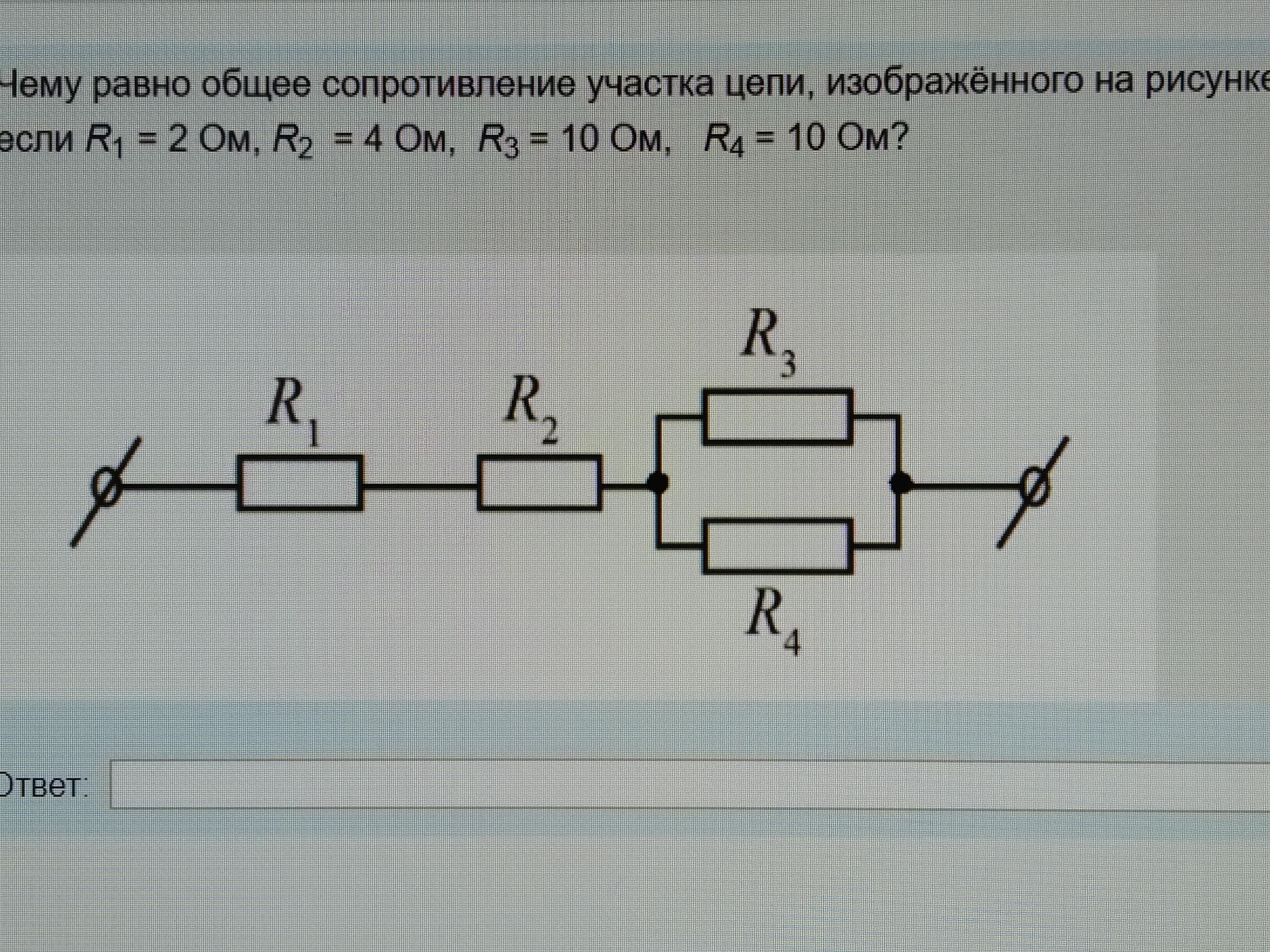

35б. Чему равно общее сопротивление участка цепи, изображенного на рисунке, если R1 = 2 Ом, R2 = 4 ОМ, R3 = 10 ОМ, R4 = 10 Ом

Answer 1

Ответ:

параллельно R34=10/2=5 Ом, последовательно Ro=2+4+5=11 Ом

Answer 2

Ответ:

R = 11 Ом

Объяснение:

Общее сопротивление цепи

$R = R_1 + R_2 + \dfrac{R_3 \cdot R_4}{R_3 + R_4} = 2 + 4 + \dfrac{10 \cdot 10}{10 + 10} = 11~ (Om)$
