Question

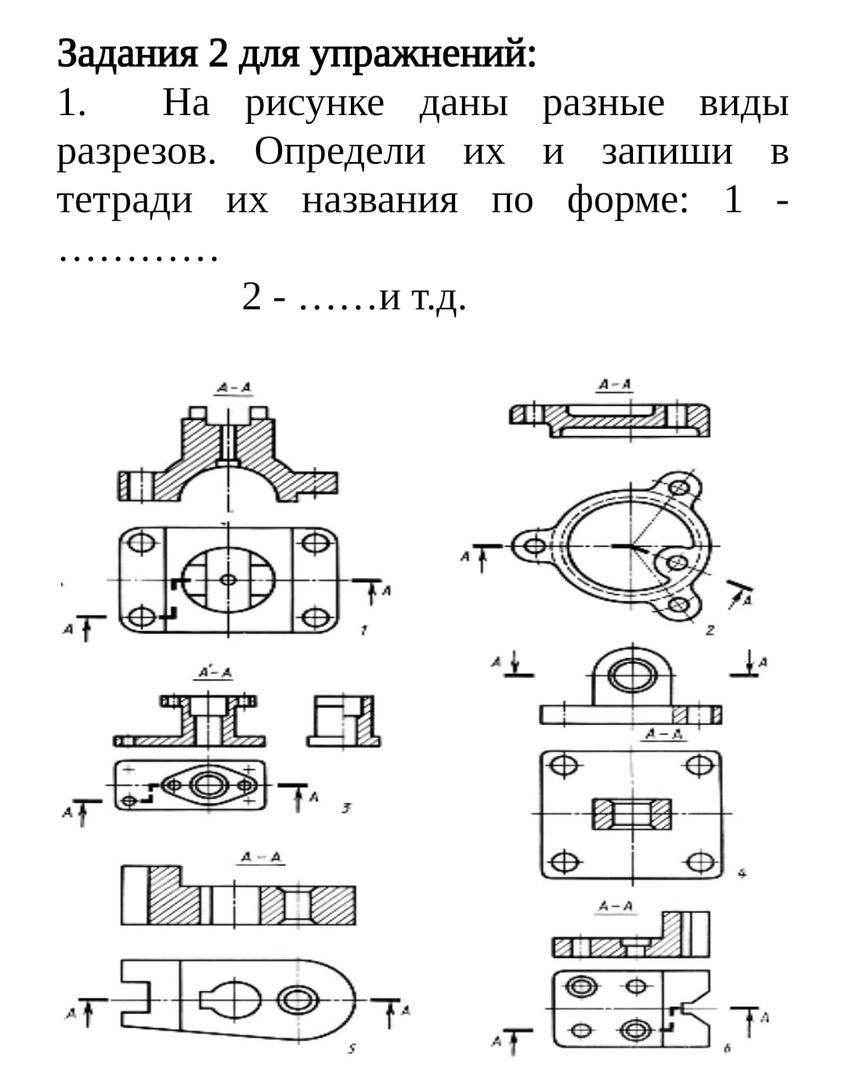

черчение сложные разрезы

Answer 1

Ответ:

Объяснение:

1. Ступенчатый фронтальный разрез А-А

2. Ломаный фронтальный разрез А-А

3. Ступенчатый фронтальный разрез А-А

    Вид слева выполнен 1/2 вида + 1/2 профильного разреза

4. Горизонтальный разрез А-А

     На главном виде (спереди) выполнен местный разрез

5. Фронтальный разрез А-А

6. Ступенчатый фронтальный разрез А-А

ГОСТ 2.305 Изображения - виды, разрезы, сечения

Ступенчатые и ломаные разрезы относятся к сложным
