Question

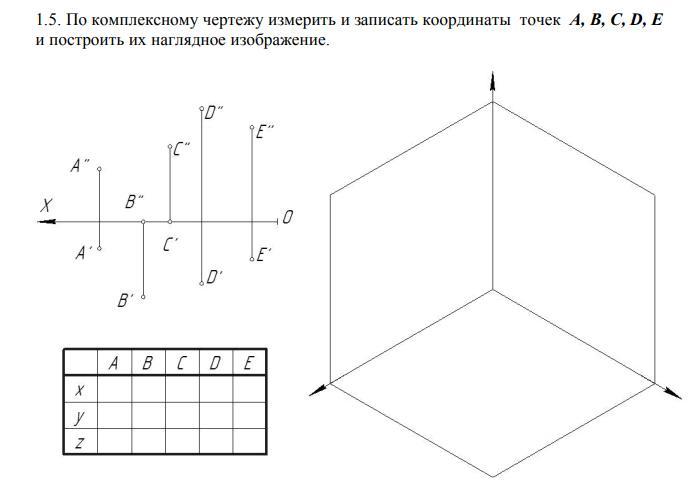

Сделать задание на листке ( инженерная графика)

Answer 1

Ответ:

Объяснение:

На Вашем чертеже все цветные линии должны быть выполнены простым карандашом и тонкой линией.

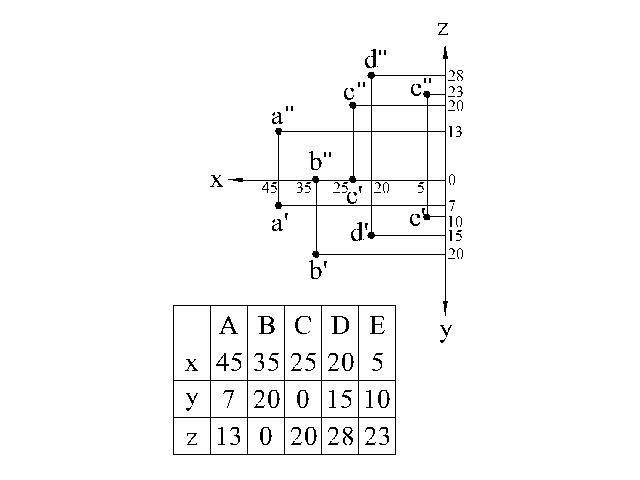

Первый чертеж - определение координат точек. Выполняла с экрана монитора, поэтому может быть отличие от Ваших замеров.

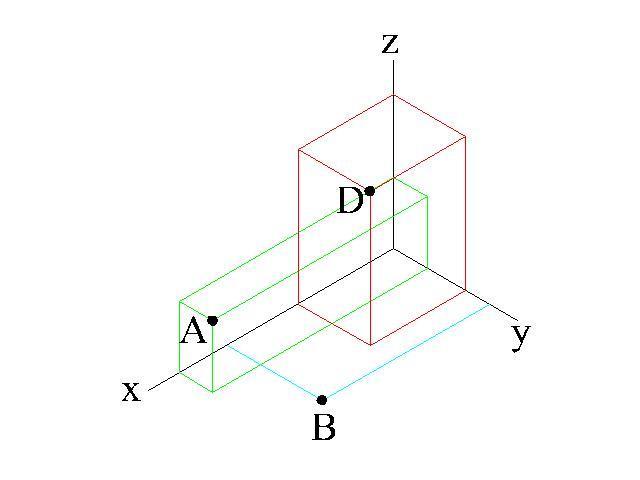

Средние чертежи - нахождение точек в пространстве (изометрия).

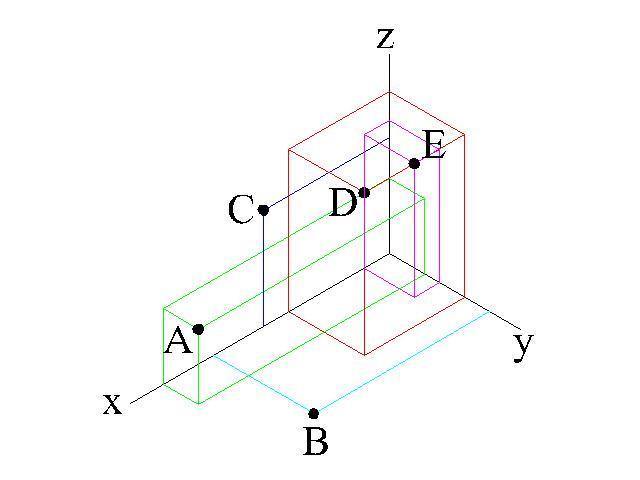

Последний чертеж - наглядное изображение точек.
