Question

Срочно!!!
Черчение

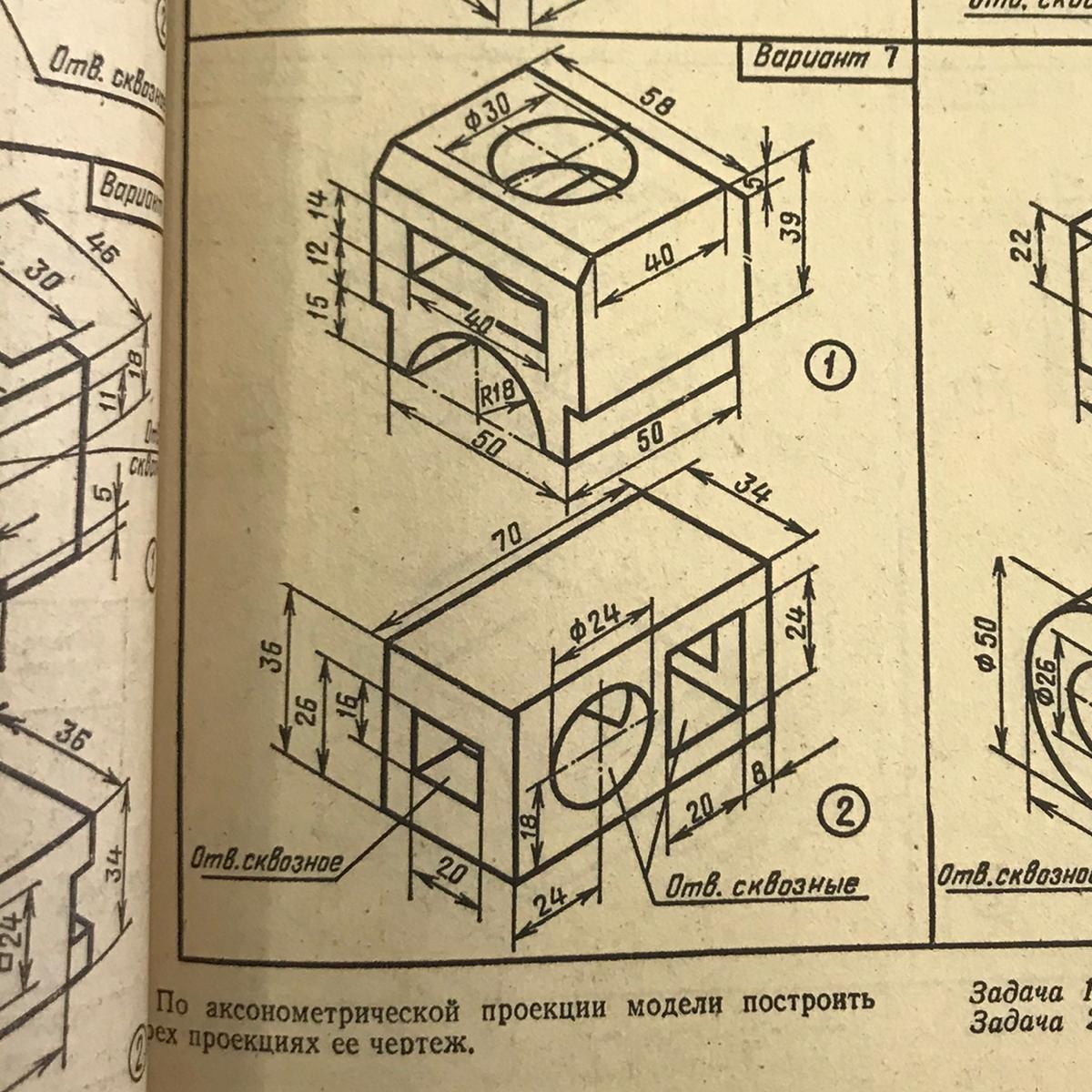

Построить 7 вариант в 3 проекциях

Answer 1

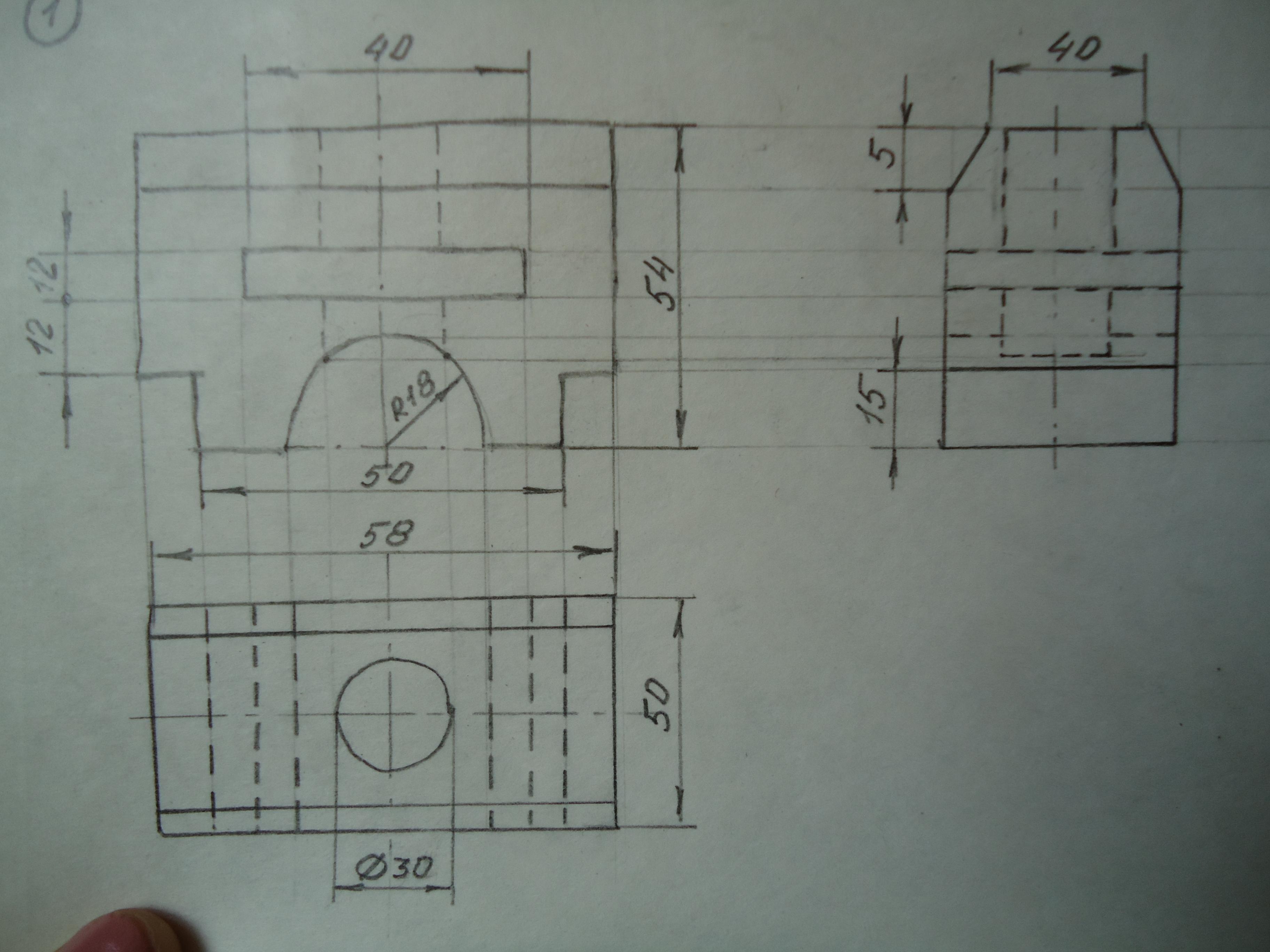

Ответ: На фото показано построение трёх видов для задания №1.

Объяснение:

Т.к. деталь симметрична относительно двух плоскостей симметрии, скорее всего будет необходимо построить профильный разрез.

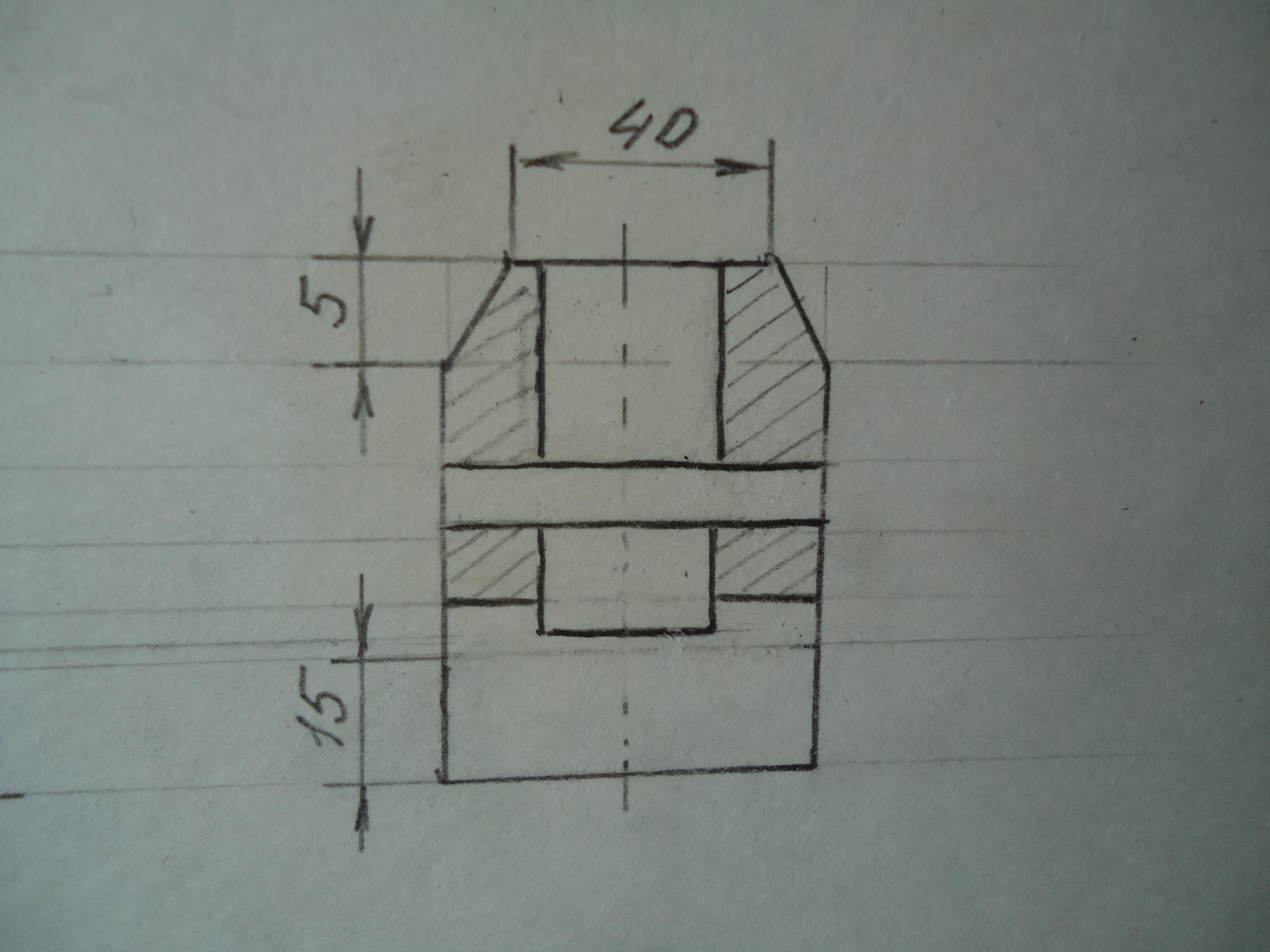

На втором фото показан вид слева после выполнения разреза. Горизонтальную линию внизу необходимо будет стереть, а все штриховые линии заменить на сплошные основные и дать штриховку сечения.

Надеюсь, что помогла вам. Желаю успехов.
