Как чертить чертёжный шрифт в обычной тетради в клетку? Мне задали это , даже не объяснив под каким углом чертить буквы
Ответы
Ответ:
Объяснение:
1. Начертите в тетради в клетку строчку высотой 10 мм, это 2 клетки.

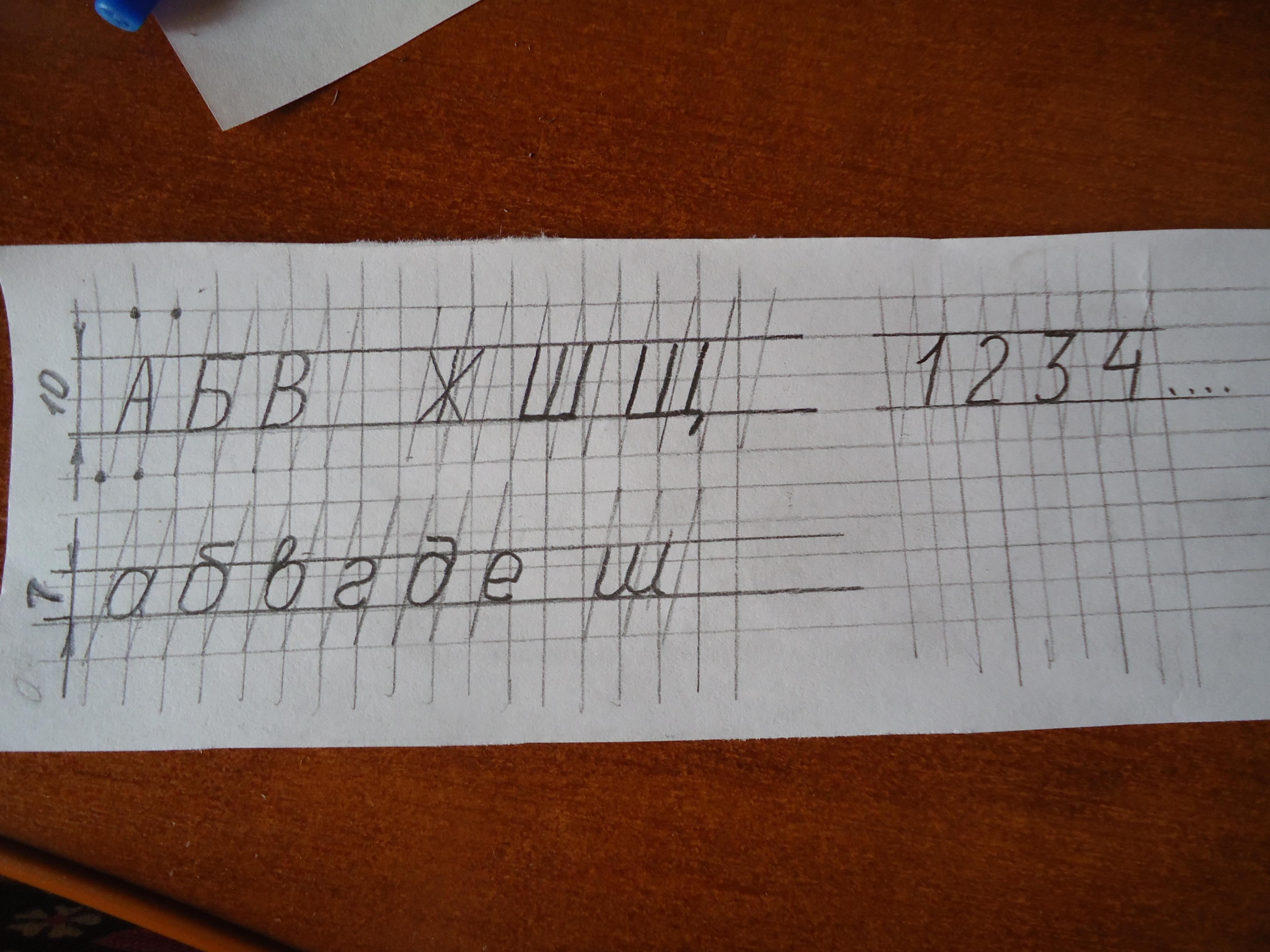

Затем в столбике из 4-х клеток проведите от руки наклонную линию из правого верхнего угла в левый нижний угол (см. фото).
Также от руки проведите остальные наклонные линии. Т.к. для написания заглавных букв всего алфавита вам понадобится 4 или 5 таких строк, отступите 4 клетки вниз и повторите подготовку строки с наклонными линиями.
Пока вы делаете наклонные линии от руки, вы привыкаете к этому наклону, а он составляет 75 градусов к горизонтали. После такой тренировки вам будет намного легче писать с таким наклоном.
Все линии лучше проводить карандашом ТМ, слегка нажимая на него.
Таким образом вы подготовили строчки для заглавных букв шрифта №10. Все буквы будут иметь ширину, равную 5 мм, т.е. равную расстоянию между наклонными линиями. Для широких букв ширина будет равна в 1,5 раза больше. Цифры имеют такую же высоту и ширину.
2. На другой странице подготовьте строчки для строчных букв. Для этого высота строчек будет 7 мм, а наклонные линии от руки проводите так же, как для заглавных. Небольшой погрешностью в ширине строчных букв можно пока принебречь.
Вам также понадобится 4 или 5 строк. Можно вписывать алфавит из строчных букв (см. фото). В результате вы получили алфавит в виде заглавных и строчных букв, соответствующий шрифту № 10.
Написание всех букв и цифр вы можете посмотреть в учебнике Ботвинникова "Черчение".
Надеюсь, что смогла вам помочь. Желаю удачи!
