Question

Букса, это специально для тебя ( инженерная графика)
Ты уже начертила это задание, но не смогла скинуть, тк пост уже был занят другими ответами.

Answer 1

Ответ:

Объяснение:

Обозначение точек в скобка говорит о том, что на данном виде этих точек не видно.

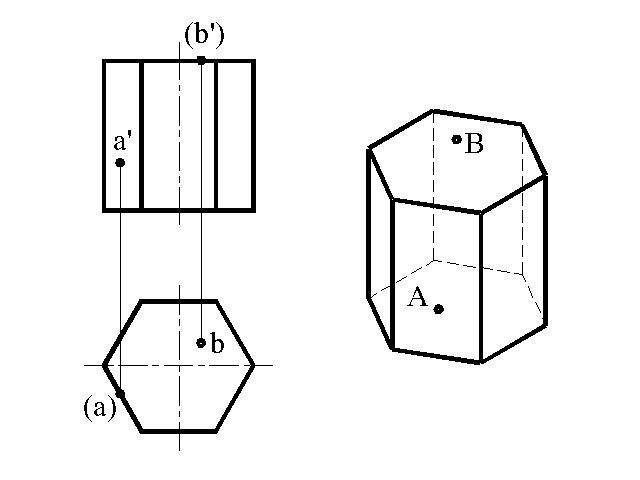

Первый чертеж (изометрия) - точка А расположена на ближайшей вертикальной грани, а т. В - на верхней.

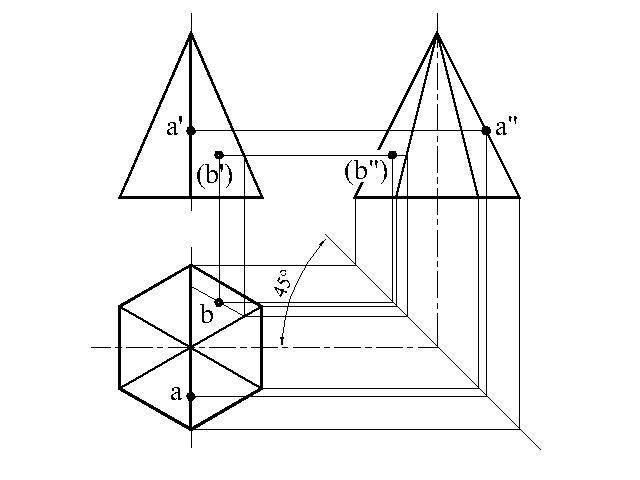

Второй чертеж - показаны вспомогательные линии и выполнен вид слева.

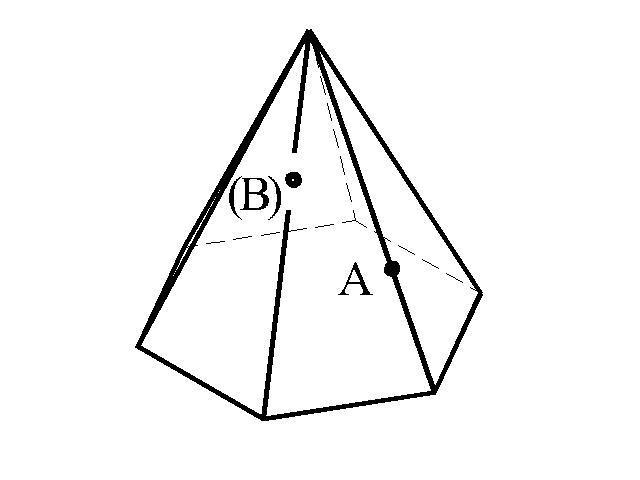

Третий чертеж - точка А лежит на ребре, а вот точка В на дальней грани - невидимой (штриховая линия).

УДАЧИ!!!
