Помогите с черчением пожалуйста,дам 40 баллов.

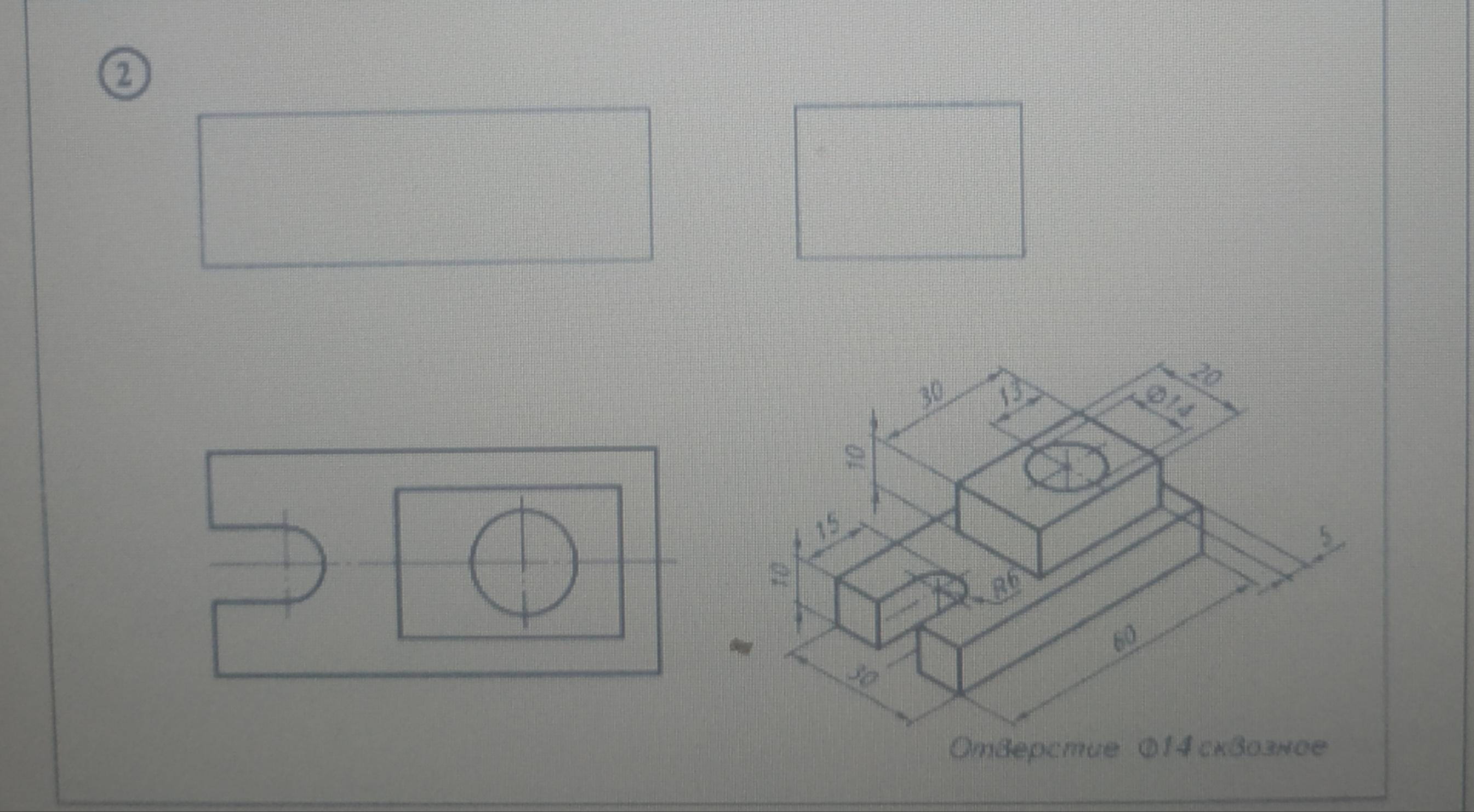

По наглядному примеру изображения и данному виду определить целесообразный разрез и выполнить его в соответствующем габаритным прямоугольнике,второй прямоугольник убрать.На чертеже детали поставить размеры.Упражнение 12(2,3)

Answer 1

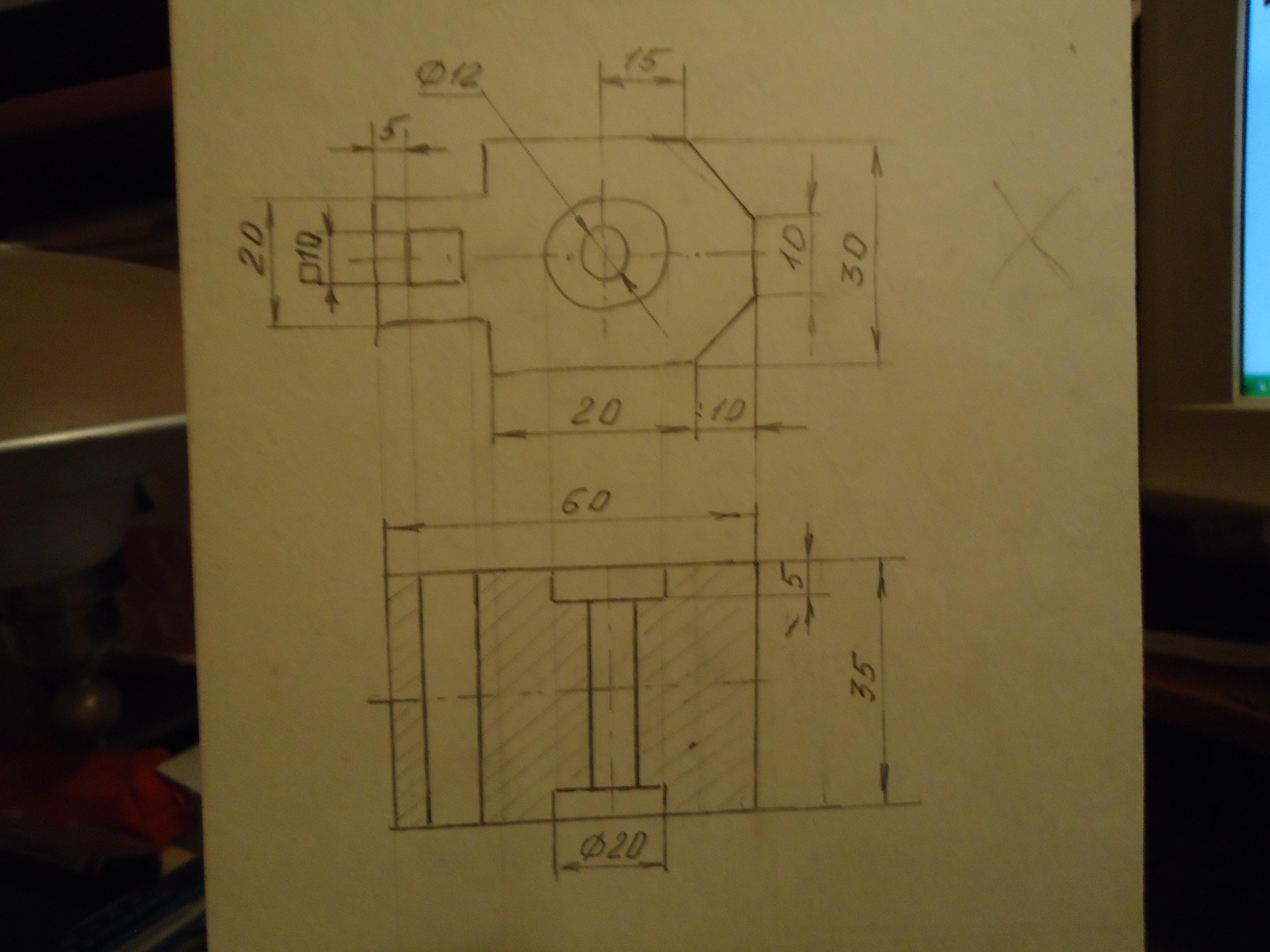

Ответ:Чертежи с разрезами см. на фото.

Объяснение:

По первому заданию я показала чертёж без разреза и с  горизонтальным разрезом. Проставила на чертеже размеры.

По второму заданию показала чертёж с фронтальным разрезом, а размеры наверно сможете проставить сами.

Надеюсь, смогла вам помочь. Желаю успехов.
