Question

Помагите пж Дана изометрическая проекция симметричной детали. Стрелка А показываетнаправление вида спереди (главного вида).

1. Надо начертить 3 вида прямоугольных проекций: Вид спереди, вид сверху, вид сбоку (слева).

2. Наметить разомкнутой линией секущую плоскость по горизонтальной оси симметрии на виде сверху и показать разрез на главном виде штриховкой.​

Answer 1

Ответ:

Объяснение:

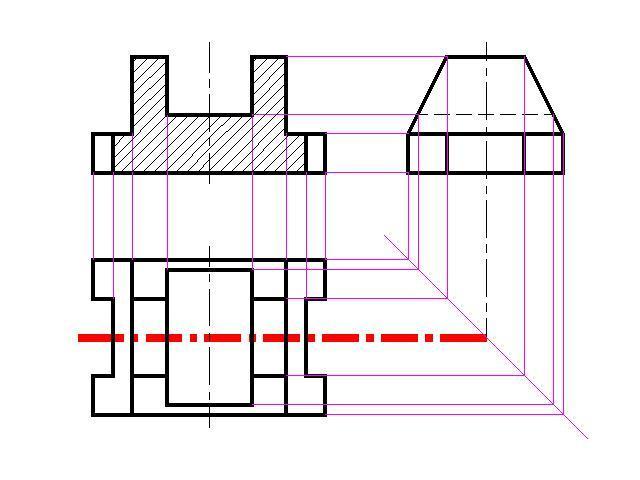

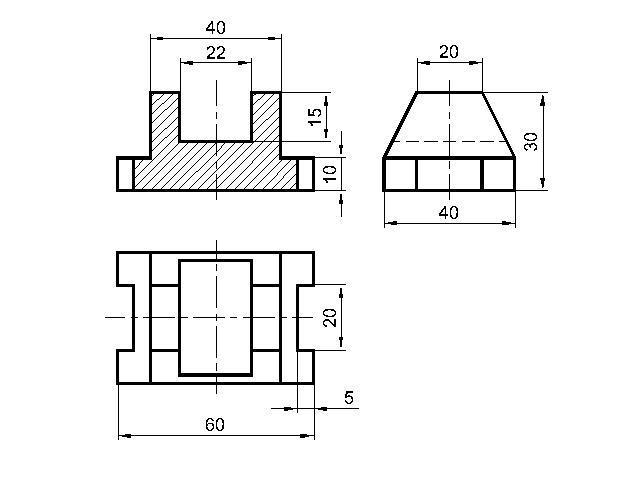

На втором чертеже показала построение и красным цветом выделила ось - это и есть секущая плоскость, благодаря которой выполнен фронтальный разрез.
