Ответы
Ответ дал:
1
Ответ:
Объяснение:
Подберите размеры сами.

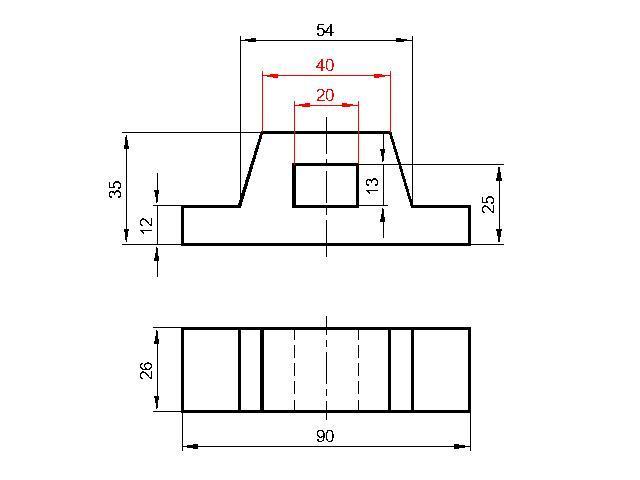

На первом чертеже красным цветом выделила размеры, которые не указаны в задании.

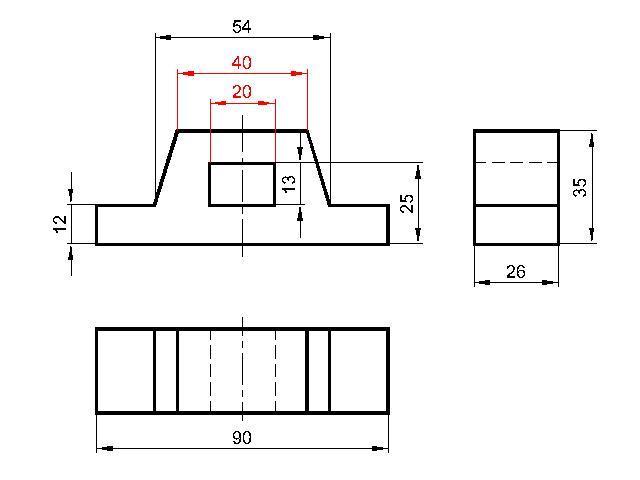

На втором чертеже, на всякий случай, начертила третий вид (слева).

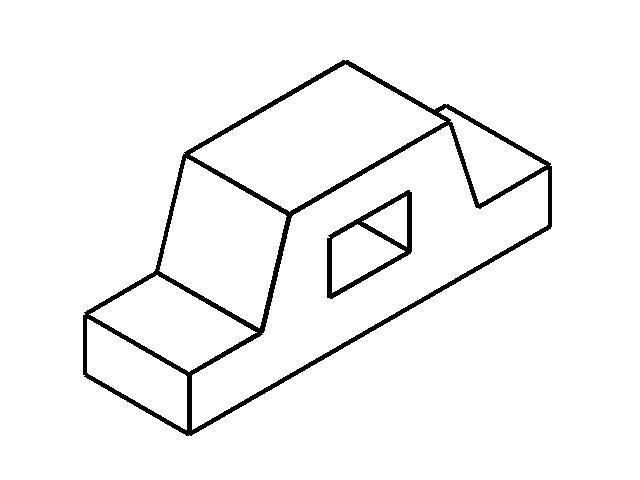

Третий вид - изометрия.
Приложения:
abctxt:

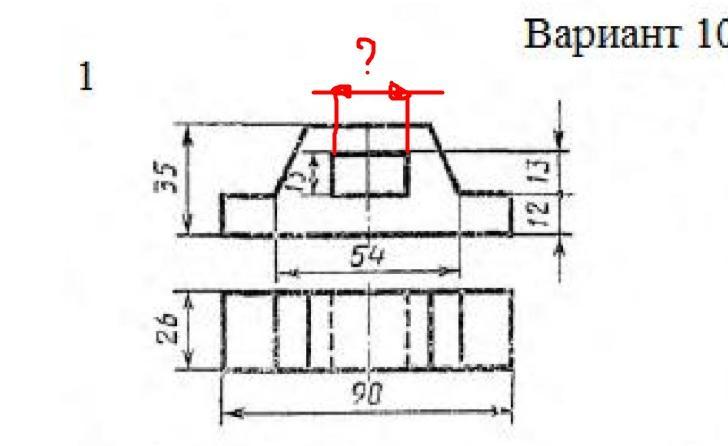

большое спасибо, а зачем размер 13 на исходном чертеже указан два раза?
Один размер, который над размером 12, указывает на положение верхней полки прямоугольного отверстия - я этот размер заменила на 25 (согласно ГОСТ). А второй размер 13, расположенный в середине детали, показывает высоту прямоугольного отверстия.
