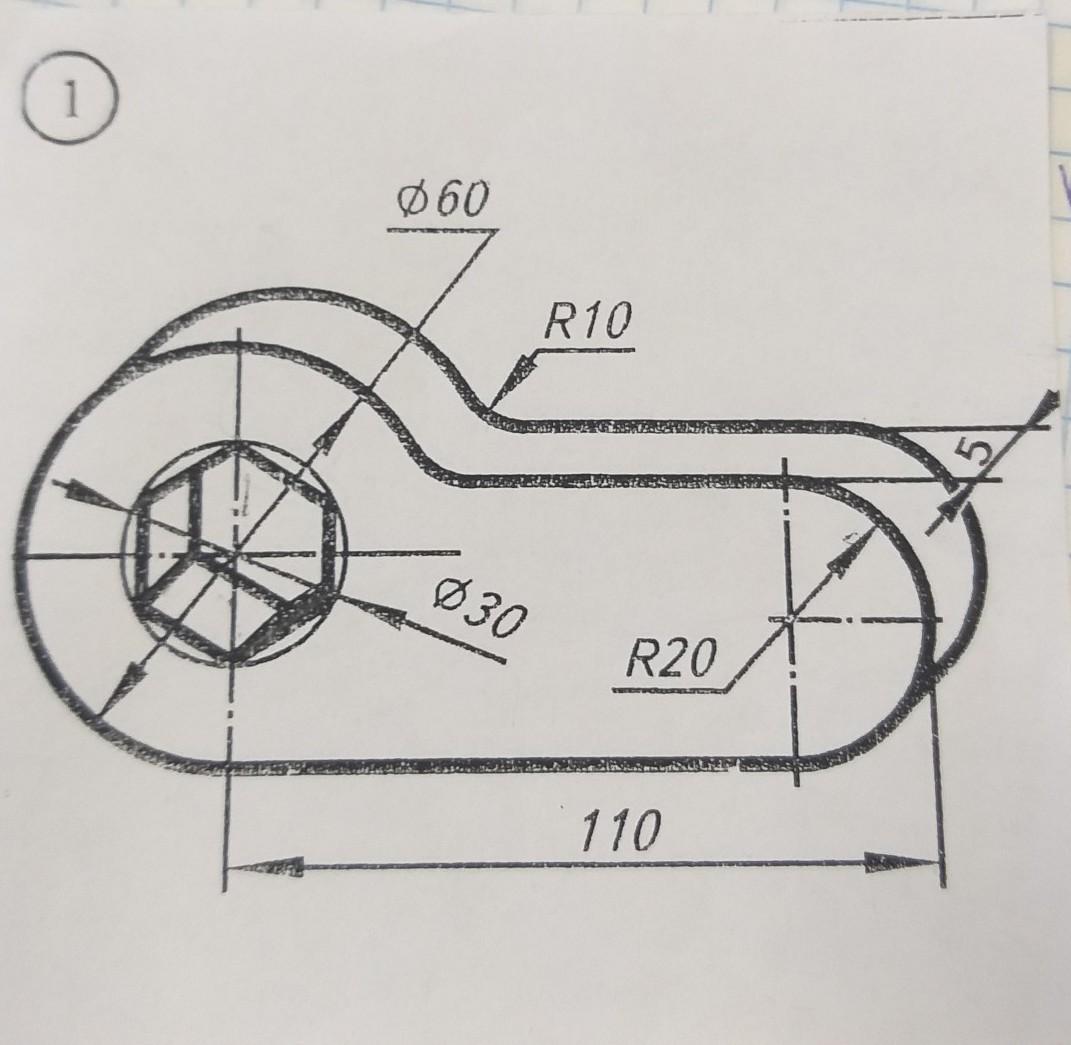

Ответ: Построение чертежа детали см. на фото.
Объяснение:
Начните построения с полуокружности радиусом 20 мм, затем проведите от нижней точки и от верхней точки полуокружности прямые влево: внизу - длиной 110 мм, а вверху примерно 60 мм. Проведите вертикальную ось, затем , отступив по ней вверх 30 мм, проведите тонкой линией окружности радиусами 15 мм и 30 мм.
Маленькую окружность надо с помощью циркуля поделить на 6 частей и построить правильный шестиугольник.
Чтобы построить сопряжение радиусом 10 мм, из центра окружности проведите дугу радиусом 40 мм и прямую, параллельную верхней горизонтальной прямой на расстоянии 10 мм. Из точки пересечения дуги и прямой проведите дугу радиусом 10 мм. Толщину детали 5 мм можно показать с помощью значка S.
