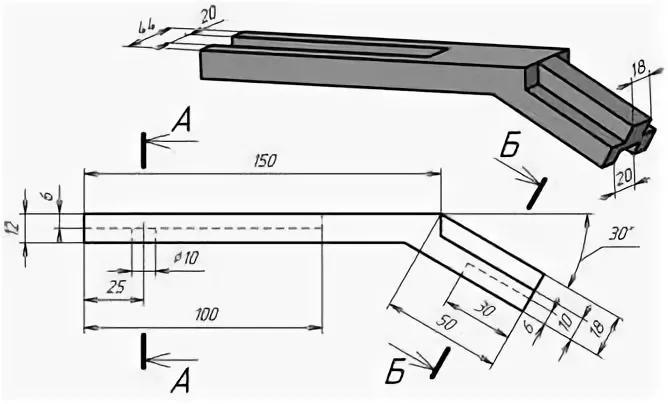

Сделать Сечения и разрез,помогите пожалуйста

Приложения:

Ответы

Ответ дал: Букса
1

Ответ:

Объяснение:

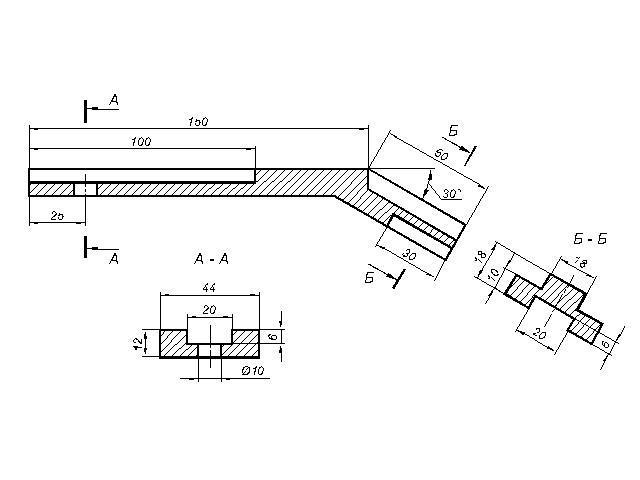

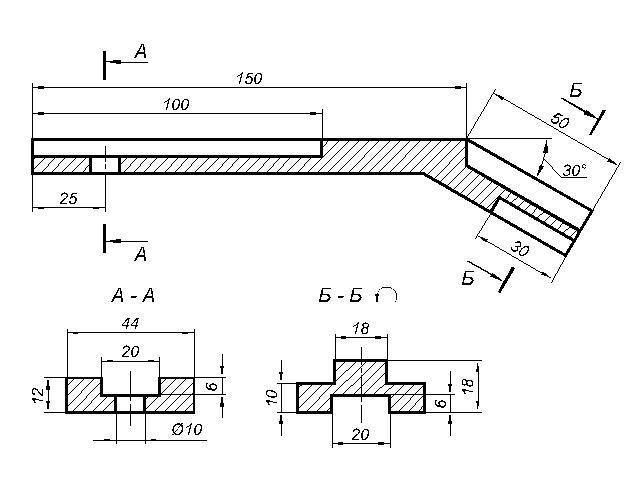

Главный вид заменила фронтальным разрезом.

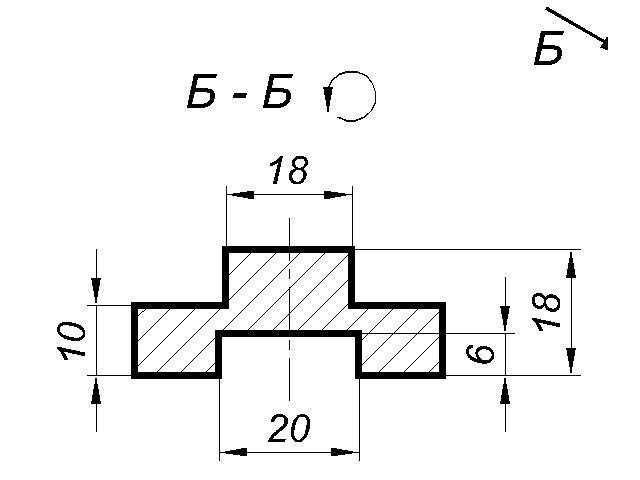

Начертила два варианта изображения сечения Б-Б.

Обозначение "окружность со стрелкой" говорит о том, что сечение повернуто.

Удачи Вам!

Приложения:
