Question

ЧЕРЕЧЕНИЕ Прошу, помогите срочно, даю максимум баллов, нужно По двум видам построить вид слева, сделать рациональные разрезы нанести размеры.

Answer 1

Ответ: Чертёж из трёх проекций с разрезами см. на фото.

Объяснение:

Чертёж выполнен с сохранением пропорций на глаз.

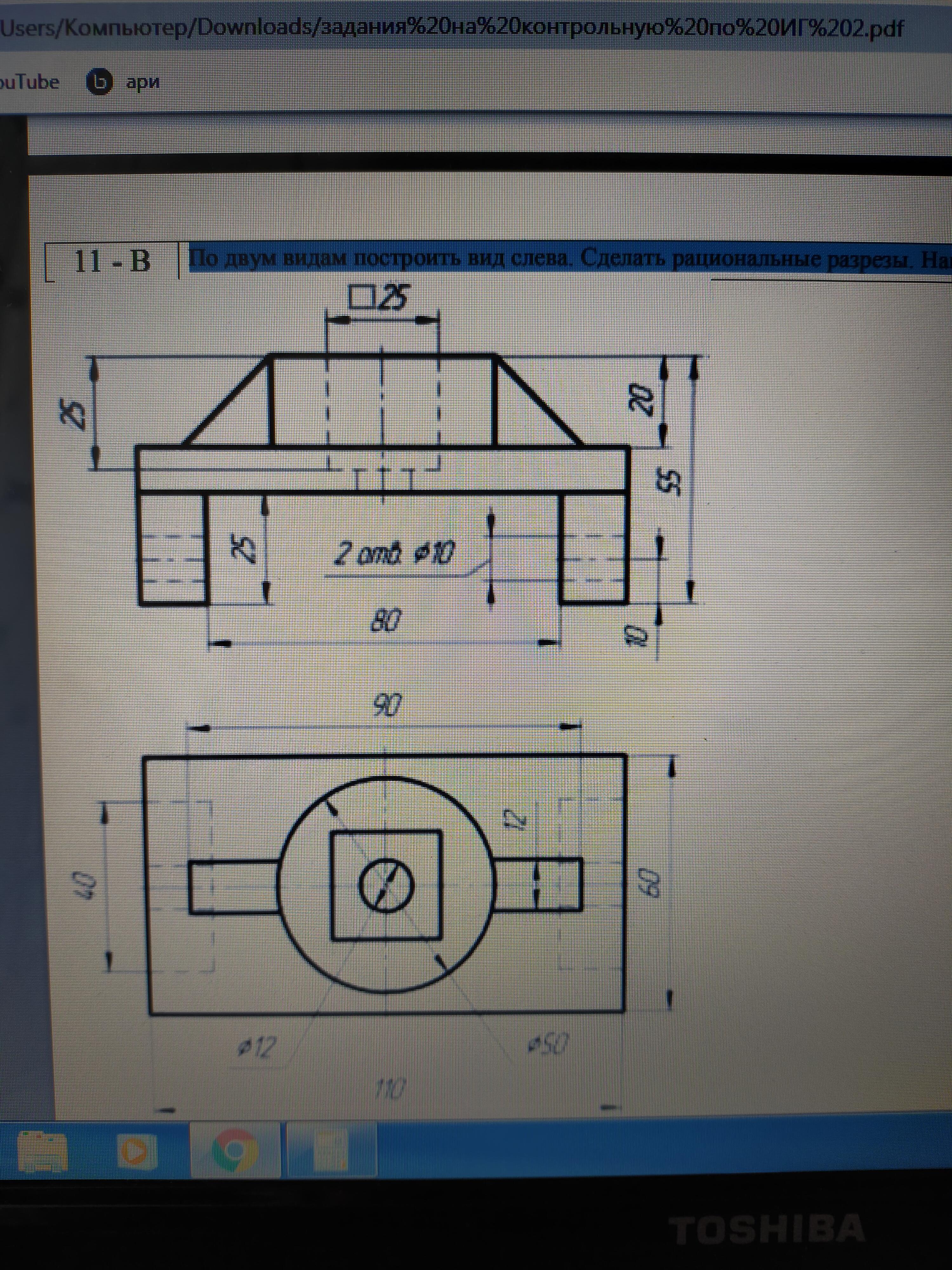

На первом фото я показала чертёж из трё проекций, но без размеров. На нём я забыла показать два маленьких отверстия по бокам.

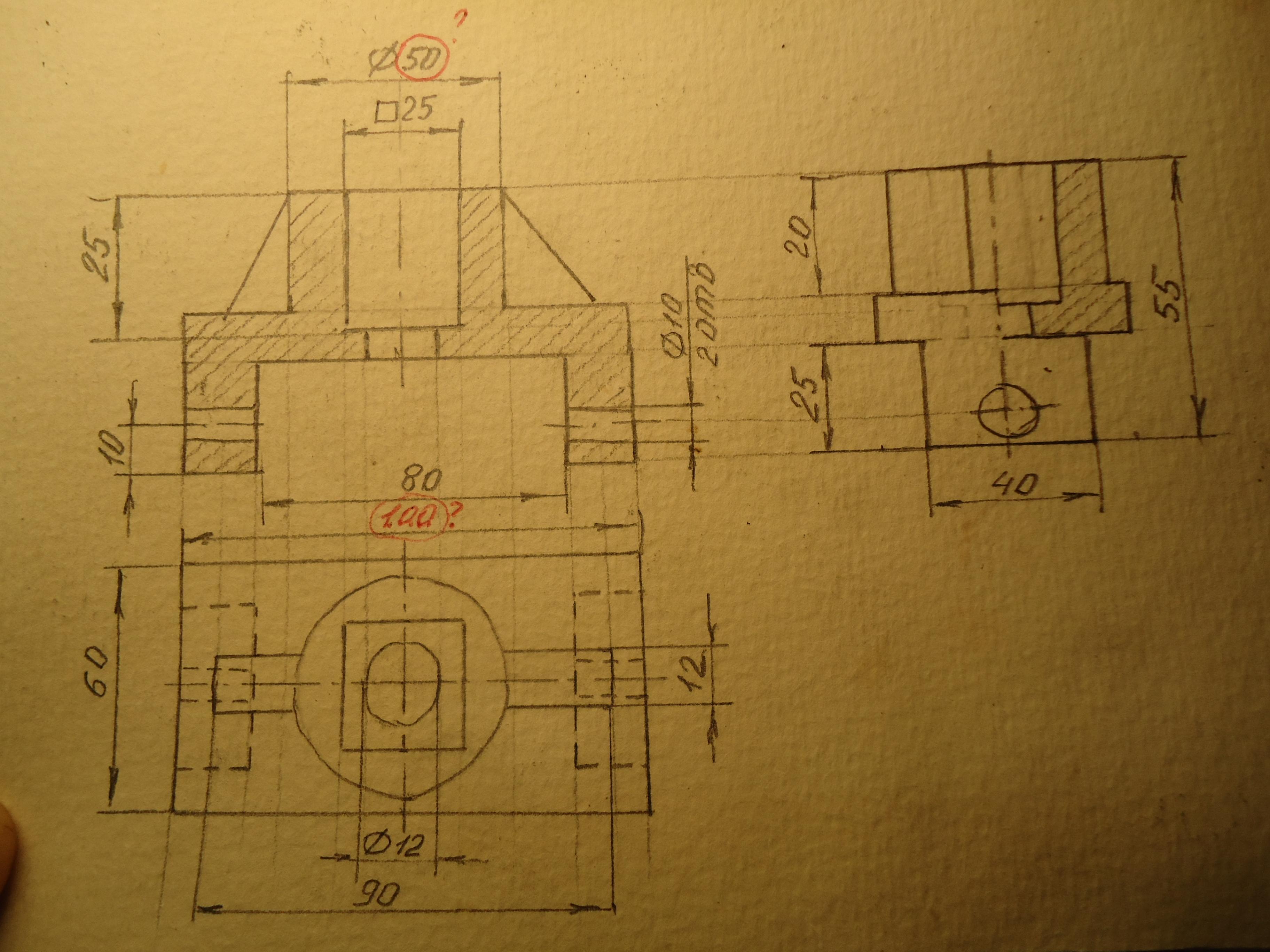

На втором фото я нанесла их и выполнила фронтальный разрез полностью, а на профильной проекции показала соединение половины вида и половины разреза. На половине вида убираете все штриховые линии, а на половине разреза все штриховые линии заменяете сплошной основной линией и даёте штриховку.

Размеры я расставляла с учётом того, что есть разрез.

Два размера я обвела красным цветом, они очень плохо видны. Проверьте их.

 Надеюсь, что смогла вам помочь. Желаю удачи.
