ПОЖАЛУЙСТА УМОЛЯЮ СРОЧНО НУЖНО !!! Перечертите один из чертежей на рис. 7.6 и выполните местный разрез .​

Приложения:

Ответы

Ответ дал: Букса
1

Ответ:

Объяснение:

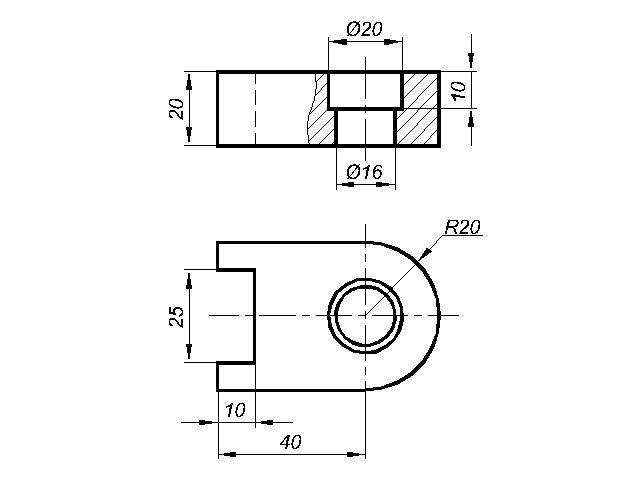

Взяла среднюю картинку.

На главном виде выполнила местный разрез, чтобы показать глубину отверстия диаметром 20 мм, т.к. по невидимым линиям (пунктирным) размеры не указывают.

Приложения:
natulyka15: спасибо огромное
natulyka15: через какую программу вы выполняете такие чертежи ?
natulyka15: пожалуйста скажите
natulyka15: что за программа или приложение?
Букса: AutoCAD
natulyka15: спасибо
natulyka15: можешь помочь ещё с черчением ?
