Question

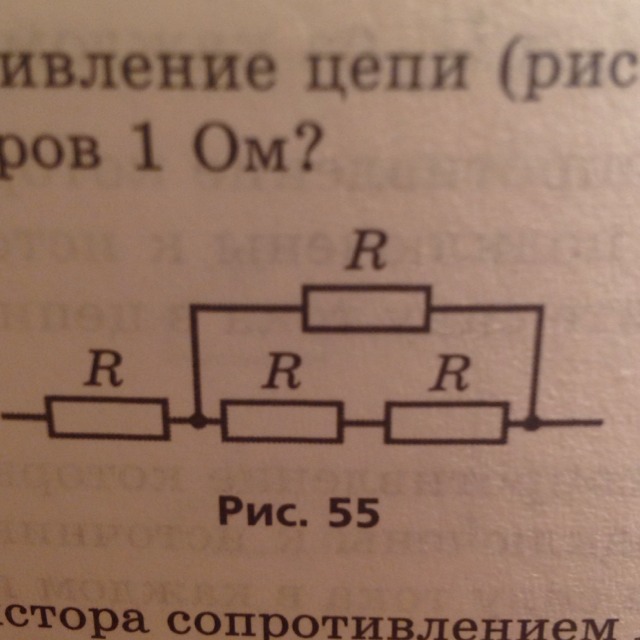

Каково сопротивление цепи ( рис. 55 ) , если сопротивление каждого из резисторов 1 Ом

Answer 1

r=1 Ом
R=r+R1
1/R1=1/(r+r)+1/r -> R1=2r/3
R=r+2r/3=5r/3 -> подставив значение R=5*1/3=5/3=1.67 (Ом)
Ответ: 5/3 Ом
