Предмет: Физика
Автор: gerhgtrhrh
Вопрос задан 3 года назад

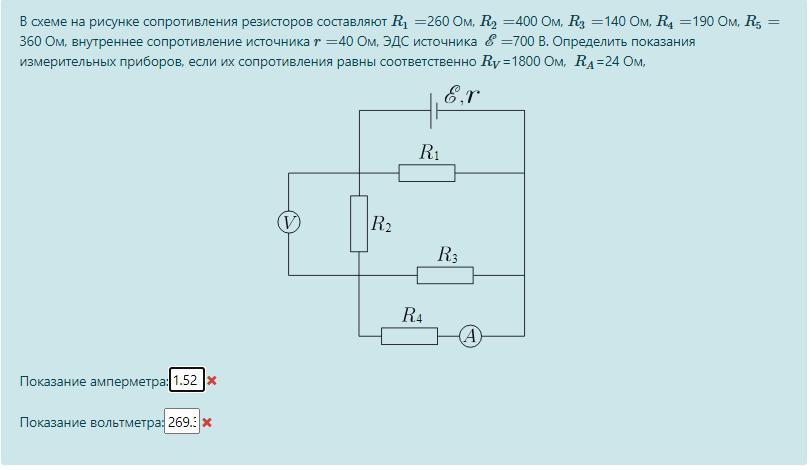

ПОМОГИТЕ ПОЖАЛУЙСТА СРОЧНО НАДО!! В схеме на рисунке сопротивления резисторов составляют R1=260 Ом, R2=400 Ом, R3=140 Ом, R4=190 Ом, внутреннее сопротивление источника r=40 Ом, ЭДС источника E=700 В. Определить показания измерительных приборов, если их сопротивления равны соответственно RV=1800 Ом, RA=24 Ом

Приложения:

Ответы

Ответ дал: Yesgirl

Ответ:

Объяснение:

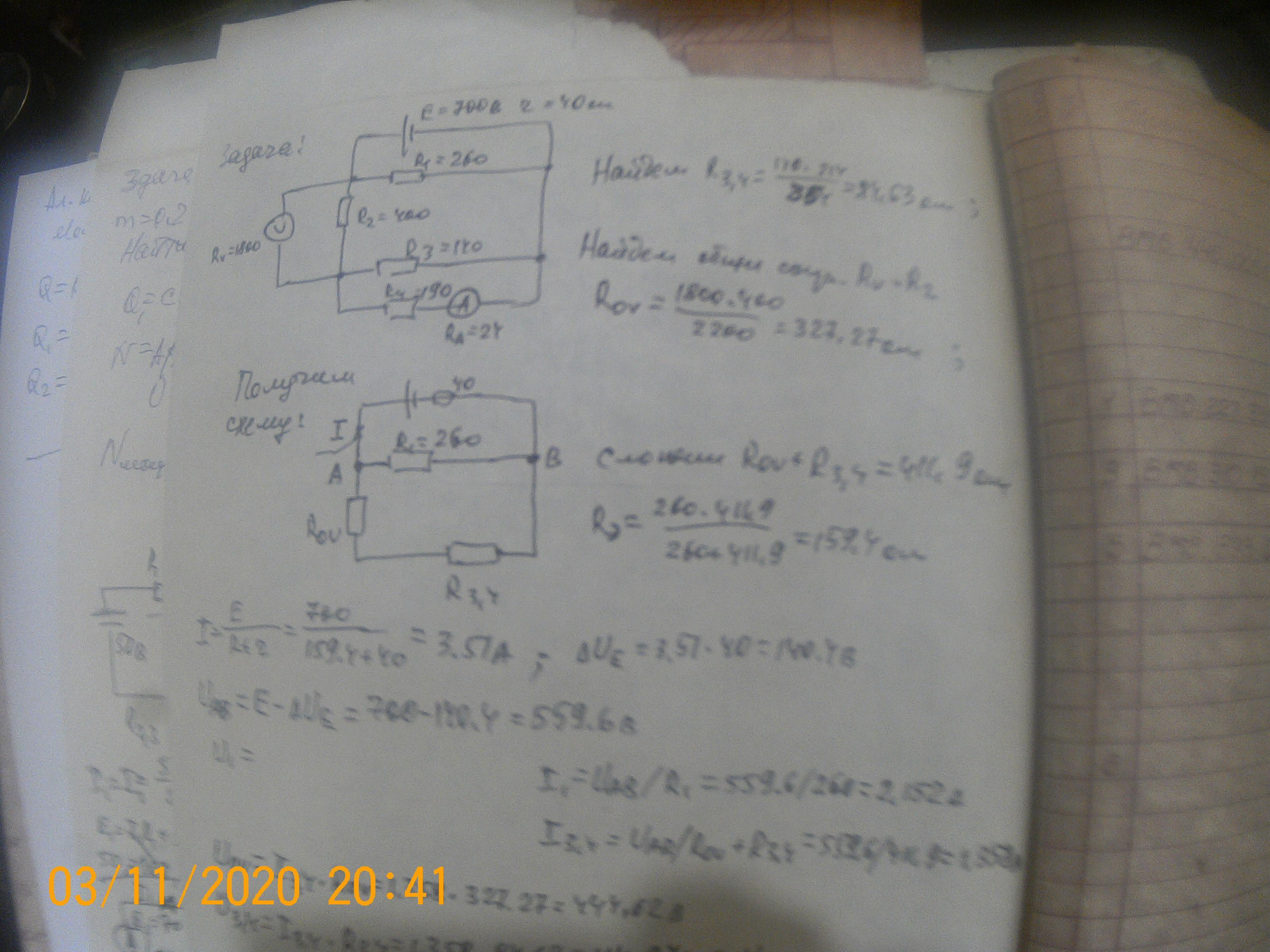

я вычисляю Rv и R2, ещё паралельно R3.4 к R4+Ra, получил схему и нахожу сумму от R0v+R3,4, и далее это включено паралельно R1.

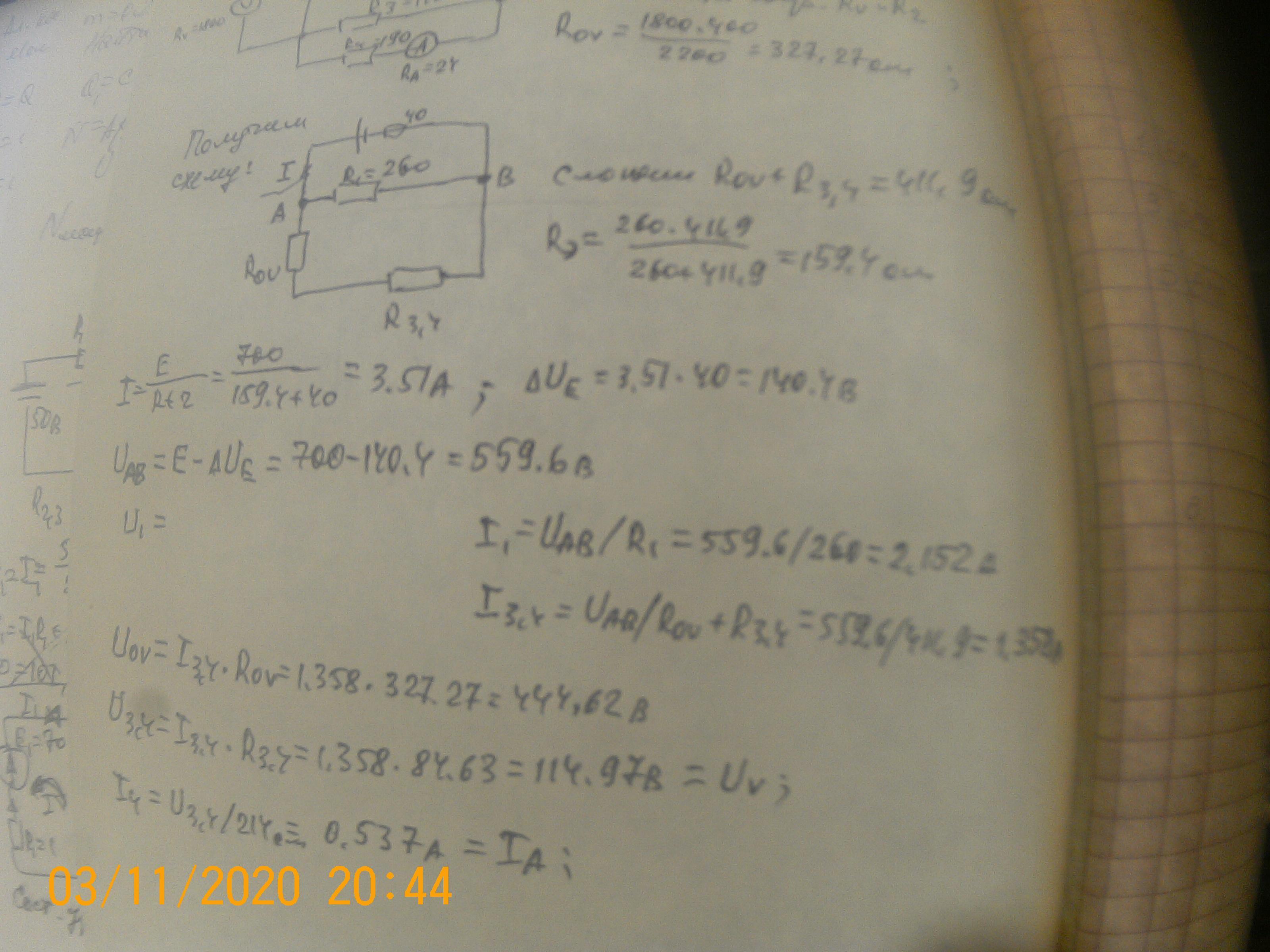

Затем это всё расщепляется до второй схемы и находится напряжение и ток.

Приложения:

gerhgtrhrh: я не понимаю, показывает что неправильно,но ведь если правильное показание амперметра, а там учитывалось 114.97 значит и показания вольтметра должно быть правильно

gerhgtrhrh: а что такое 214 в последней строчке?

gerhgtrhrh: и откуда оно взялось

Yesgirl: 214 это 190+24

gerhgtrhrh: вы нашли напряжение на участке с амперметром и посчитали его вольтметром, можете исправить?

gerhgtrhrh: а все, решил, ответ был 444.62

gerhgtrhrh: 3 строчка снизу у вас

gerhgtrhrh: спасибо большое

Yesgirl: да, похоже что перепутал. Удачи
