Question

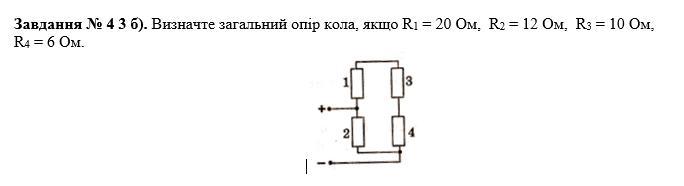

Визначте загальний опір кола, якщо R1 = 20 Ом, R2 = 12 Ом, R3 = 10 Ом,
R4 = 6 Ом.

Answer 1

Здесь 2 параллельные ветви.

В одной только один резистор R2.

В другой три последовательно: R1; R3; R4

R₁₃₄=20+10+6=36 Ом

Rэквив.=R₂*R₁₃₄ / (R₂+R₁₃₄)=12*36/(12+36)=12*36/48=

36/4=9 Ом  -  это ответ.

------------------------------------------------------------------------------

Надо перечерчивать для себя так, чтобы + и - источника были справа и слева, а не на одной стороне, как на этой схеме. Вытяни схему горизонтально. Слева +, справа -. Получишь 2 параллельные ветви.

---------------------------------------------------------------------------

ИЛИ 1/R=1/36 + 1/12=1/36 + 3/36=4/36; R=36/4=9 Ом.
