Предмет: Информатика
Автор: wertigo93
Вопрос задан 3 года назад

Постройте таблицу истиности для данного выражения и логическую схему.
E=AvHE(B)^HE(C)

Ответы

Ответ дал: onlytester01

Есть вопросы по решению?

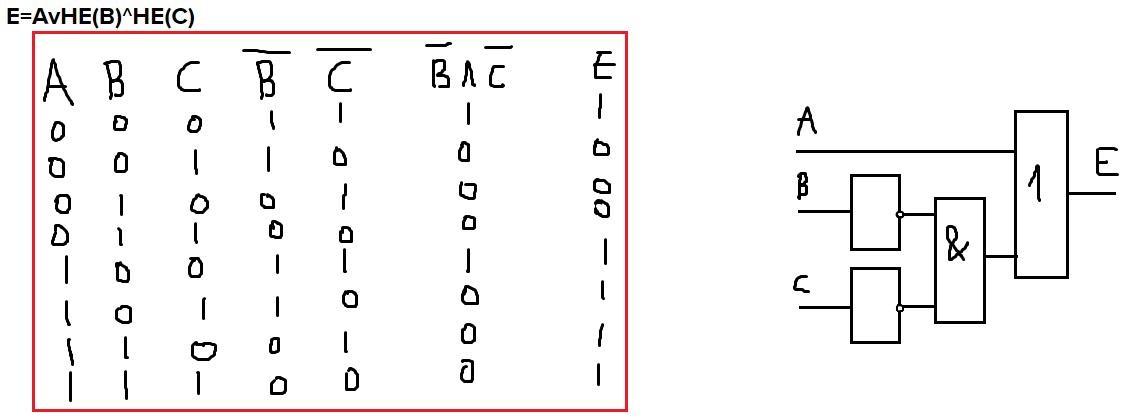

Приложения:

wertigo93: Честно говоря я ничего не понимаю, вот это все решение? Спасибо большое.

onlytester01: В таблице истинности рассмотрены всевозможные комбинации сигналов, которые могут быть поданы на входы ABC. Их всего 2^3 = 8, где 3 - это количество переменных логического выражения.
Найден результат работы Е на каждой комбинации, путем разбиения логического выражения на простейшие операции (всё то, что находится между C и Е).

Схема строится просто. Необходимо знать лишь графическое изображение операций и приоритет операций.
Высоким приоритетом обладает функция

onlytester01: Высоким приоритетом обладает операция "НЕ". Следовательно, начинаем с нее. Поступающие на схему сигналы (B и C) инвертируются, как видно из логического выражения.
Следующим по приоритету является операция "И". На логическом выражении видно, что данная операция работает с переменными B и С, вернее с их инверсиями, упомянутыми в абзаце выше. Именно результаты инверсии поступают на схему "И".

onlytester01: Остается последняя операция "ИЛИ", которая объединяет, как видно опять-таки по логическому выражению, все операции более высокого приоритета. И именно туда поступает сигнал с незадействованной переменной и результат работы операции "И".
По завершении работы операции "ИЛИ", получаем некий сигнал "Е", который зависит от подаваемых сигналов на входы ABC (это видно по полученной таблице истинности).

wertigo93: Можете помочь с новыми заданиями по информатике
