Народ,помогите с машиностроительным черчением!

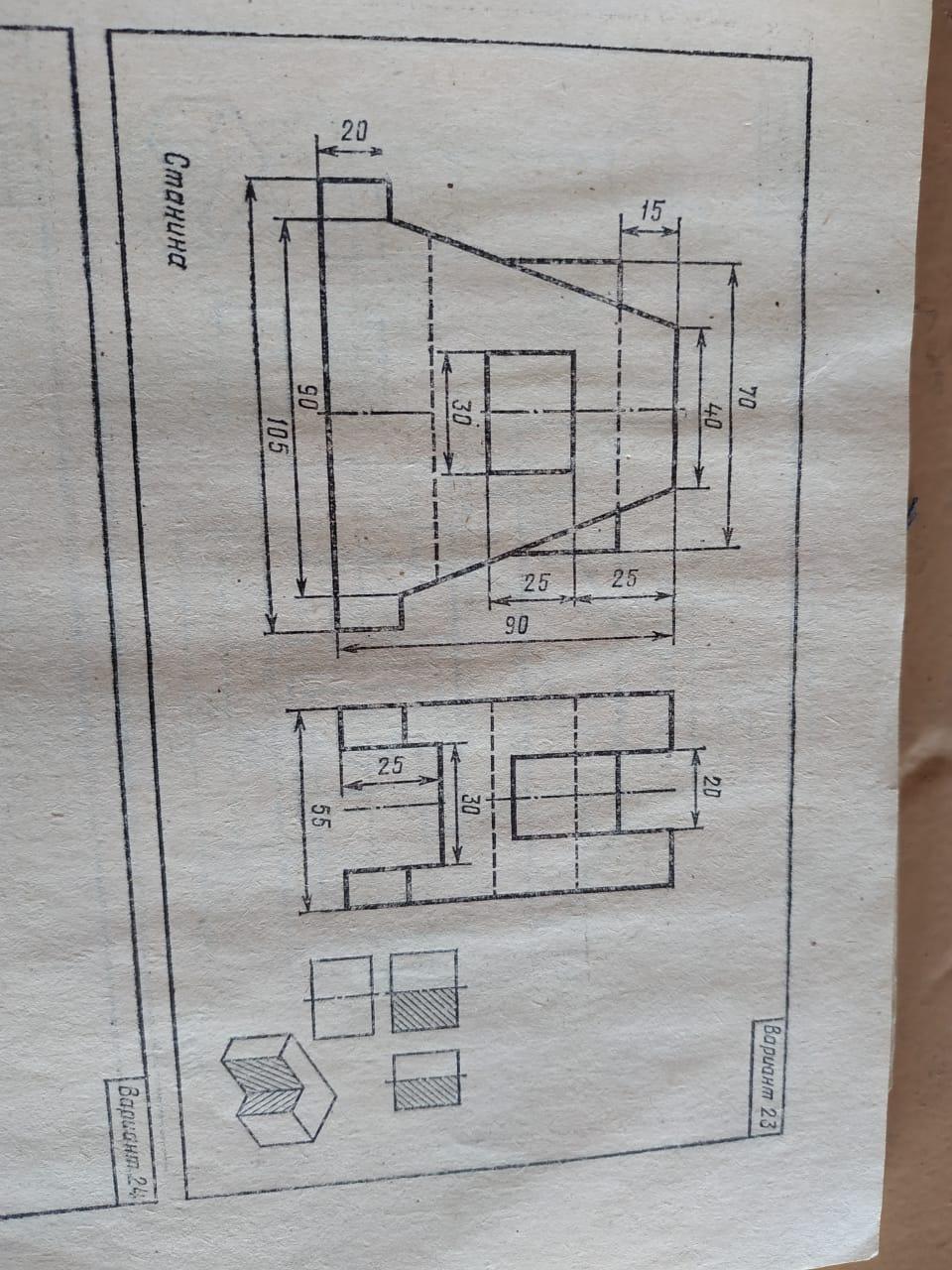

Дано 2 вида,нужно сделать 3 и разрезы + построить аксонометрическую проекцию.
Проекцию как построить я незнаю,объясните пожалуйста!

Приложения:

Ответы

Ответ дал: Букса
3

Ответ:

Объяснение:

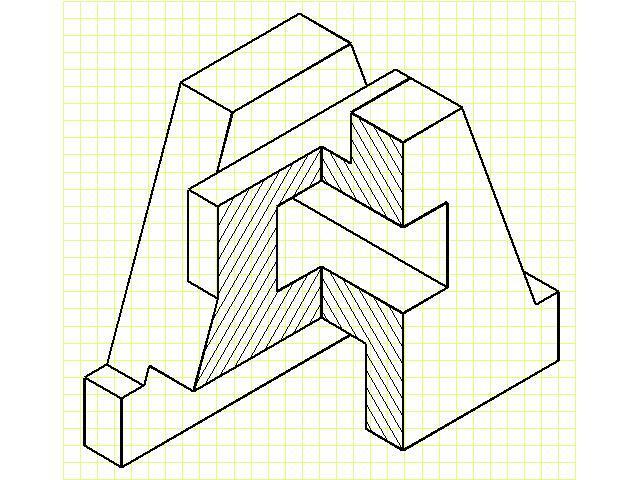

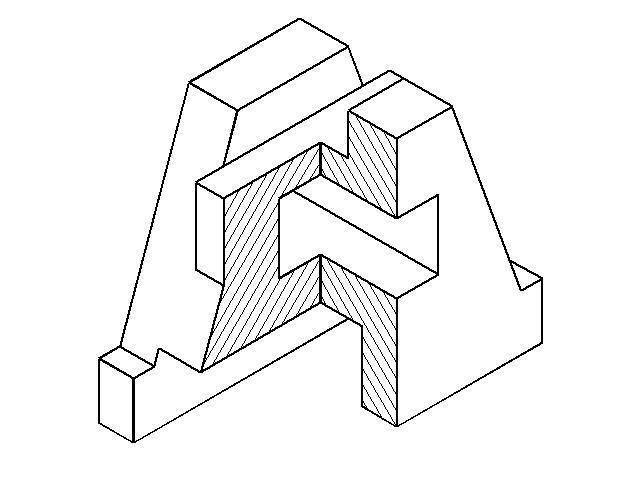

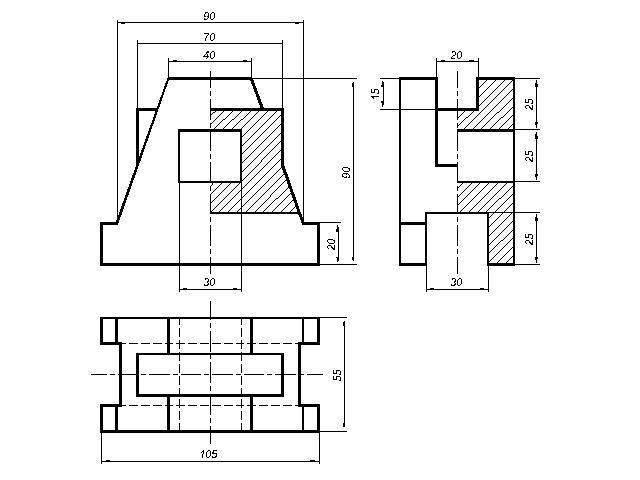

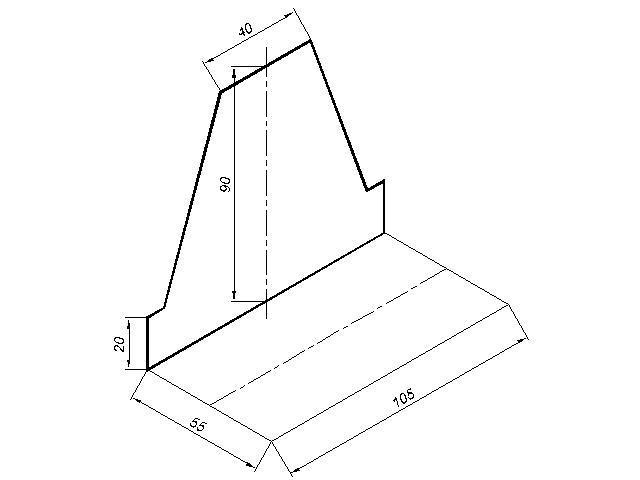

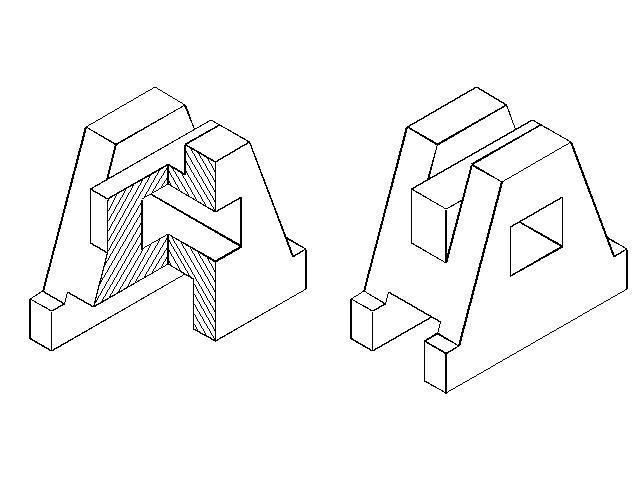

На пятом чертеже постаралась показать начало построения изометрии.

Приложения:
Аноним: спасибо огромное
Букса: Удачи!
