Question

По аксонометрическому чертежу выполните чертеж детали в необходимом количестве видов, постройте целесообразный разрез. На чертеже нанесите размеры.
Опора. Сталь

Answer 1

Ответ:

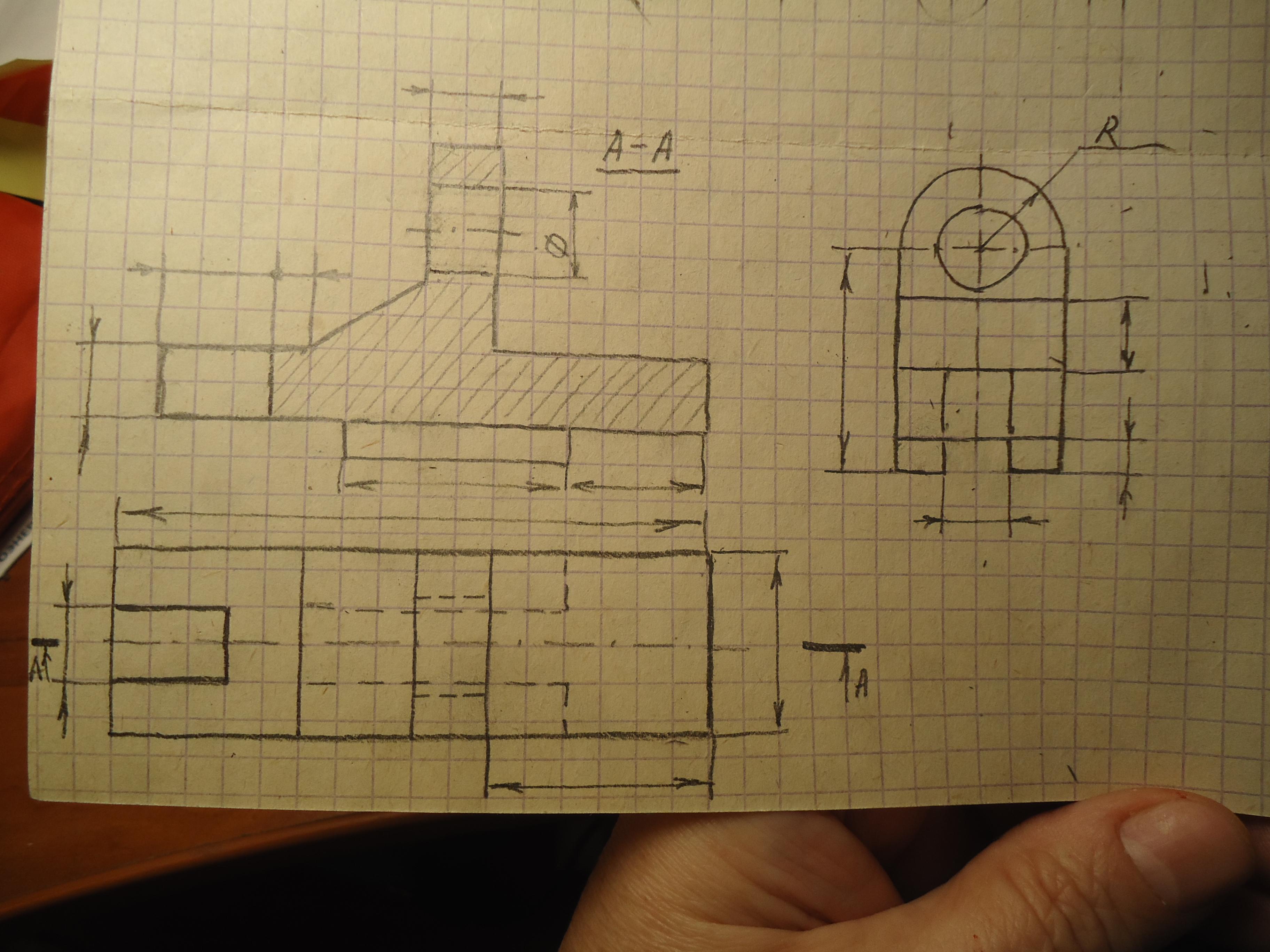

Чертёж из трёх проекций с фронтальным разрезом см. на фото.

Объяснение:

Чертёж выполнялся от руки с сохранением пропорций на глаз.

Вам чертёж надо построить с помощью чертёжных инструментов. Размерные линии на чертеже проставлены, а вот цифры просматриваются очень тяжело. Проставьте цифры сами.
