Question

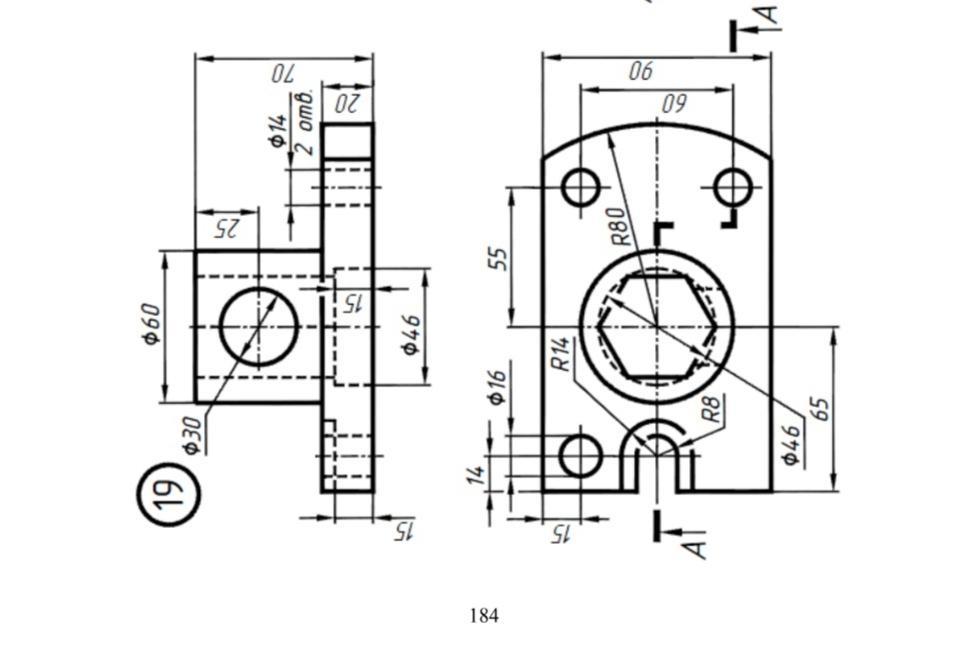

Помогите построить 3 вид

Answer 1

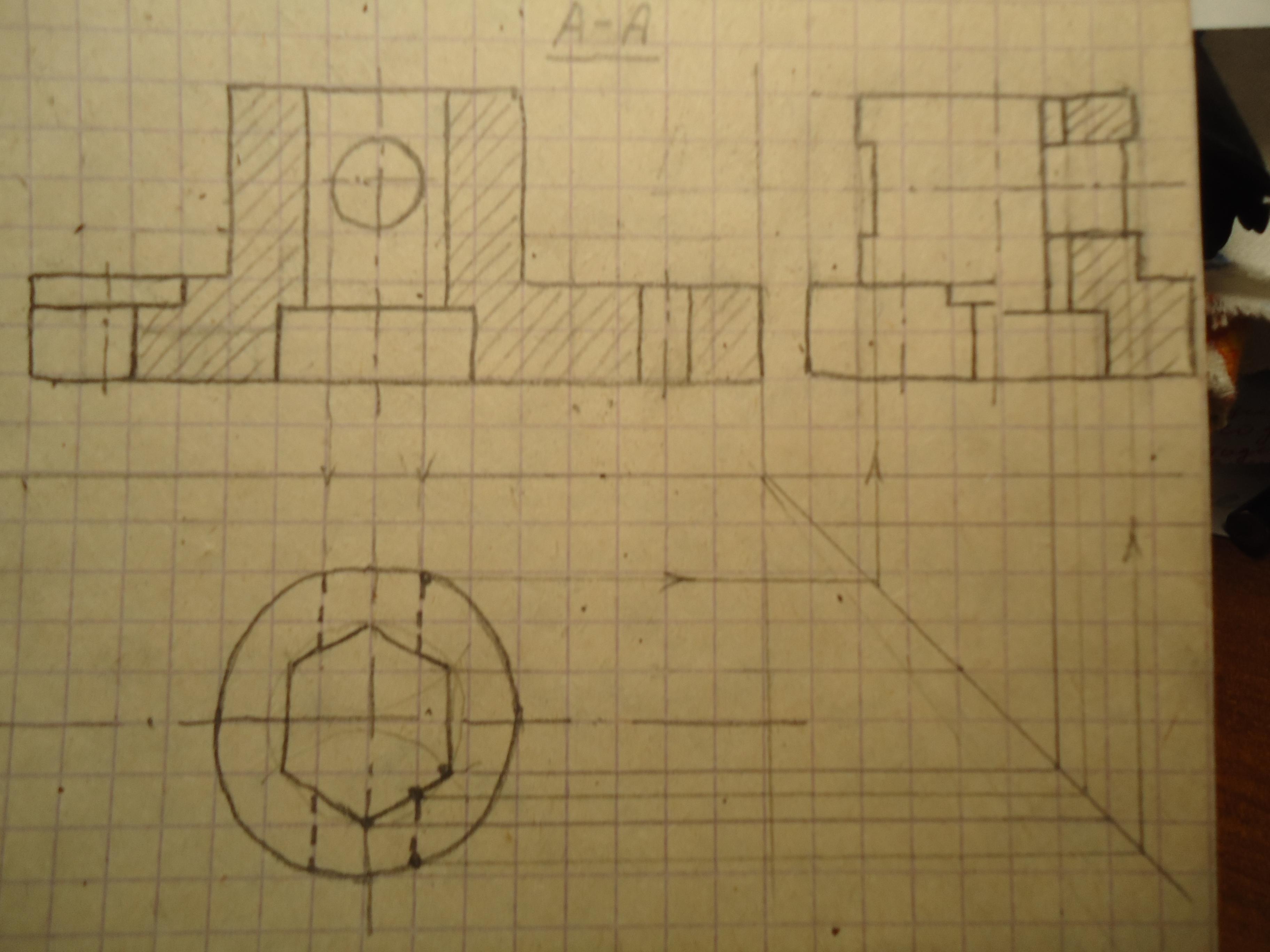

Ответ: Неполный чертёж детали с фронтальным разрезом А-А и видом слева с половинным разрезом см. на фото.

Объяснение:

1. На виде сверху почему-то нет штриховых линий, показывающих сквозное горизонтальное отверстие по центру детали.

Я показала их на частичном изображении вида сверху.

2. На виде слева показано соединение половины вида и половины разреза. Часть размеров можно перенести на вид слева:

 15 - с вида спереди (высота вертикального цилиндрического отверстия по центру,

 25 - Удаление оси горизонтального отверстия от верхней границы детали,

 90 - ширина детали,

  R8 - радиус полуокружности по центру детали.

  Очень хочу надеяться, что сделала всё правильно и смогла вам помочь.
