Question

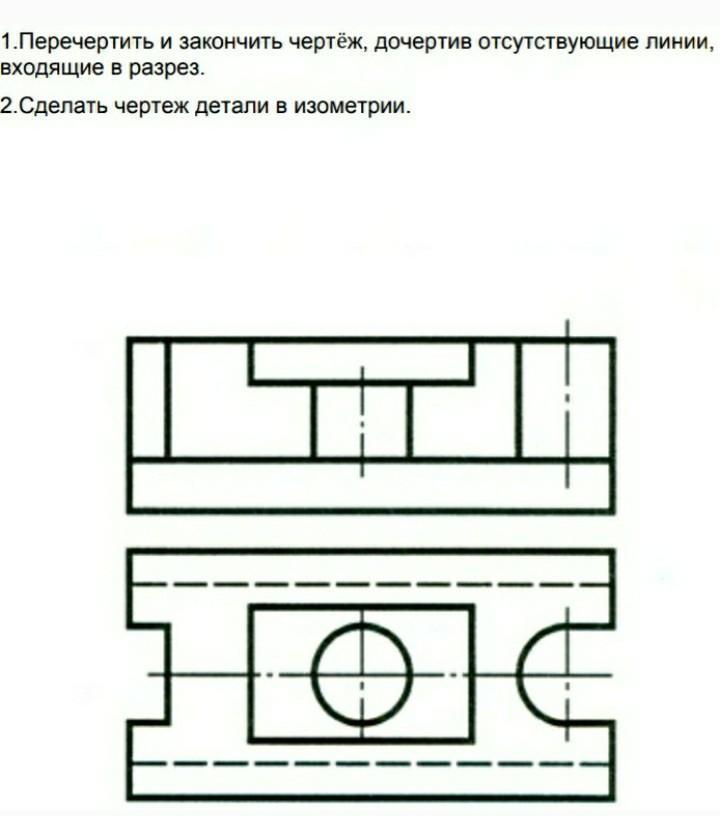

(50 баллов) Помогите с лёгким заданием по Черчении. Прошу помощи!​

Answer 1

Ответ:

Объяснение:

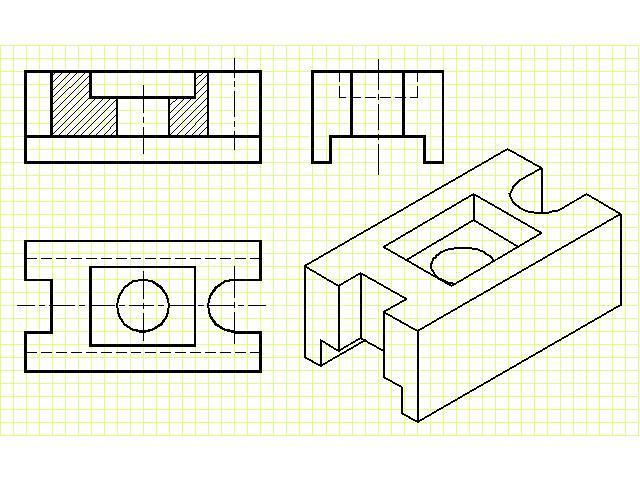

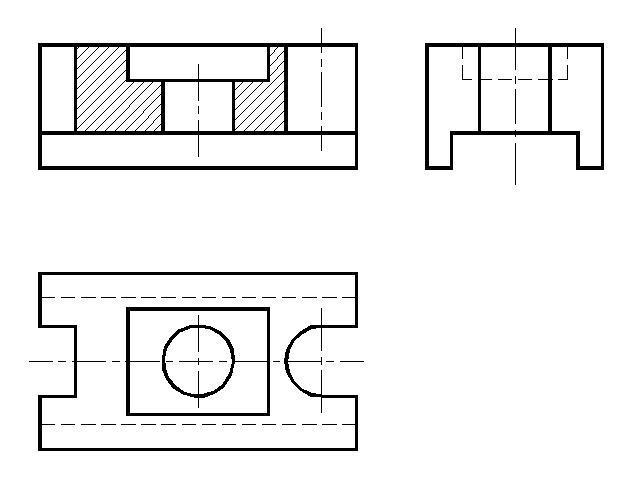

Главный вид (вид спереди) - фронтальный разрез.

На всякий случай начертила и вид слева.

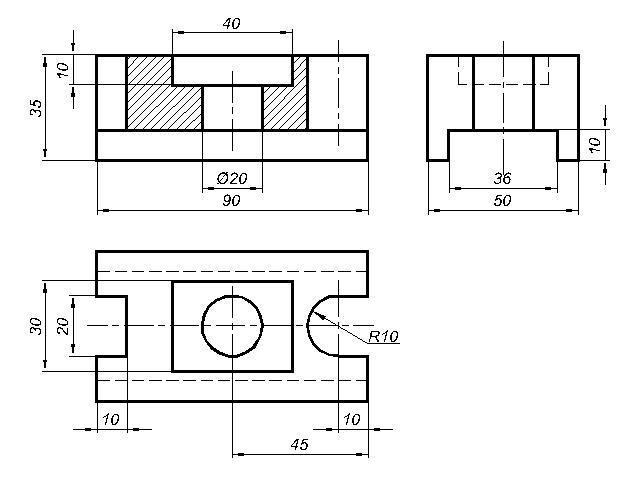

На третьем чертеже указала размеры, по которым сделала построение детали.
