Question

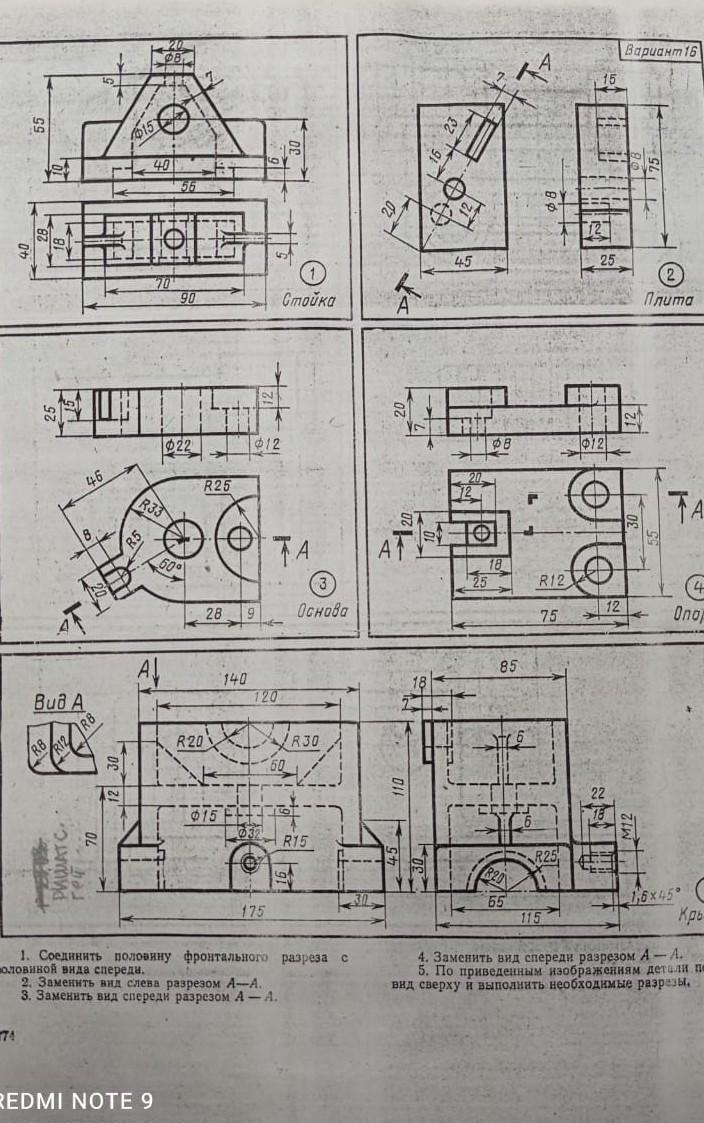

Задание по черчению:
40 баллов

1.Соединить половину фронтального разреза с половиной вида спереди
2.Заменить вид слева разрезом А-А
3.Заменить вид спереди разрезом А-А
4.Заменить вид спереди разрезом А-А​

Answer 1

Ответ: Необходимые разрезы к заданиям 1,2,3,4 см. на фото.

Объяснение:

  Чертежи выполнены от руки с сохранением пропорций на глаз.

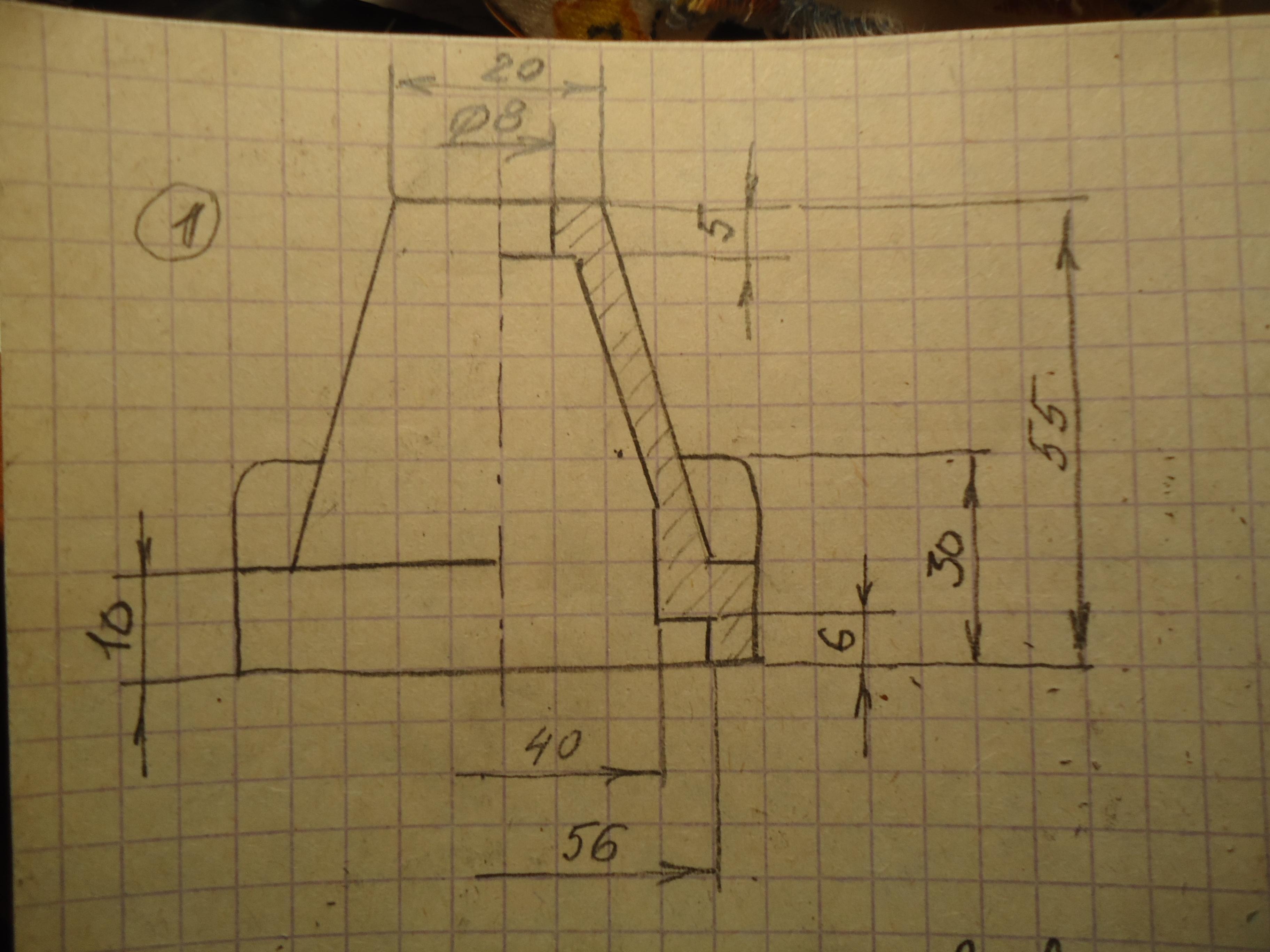

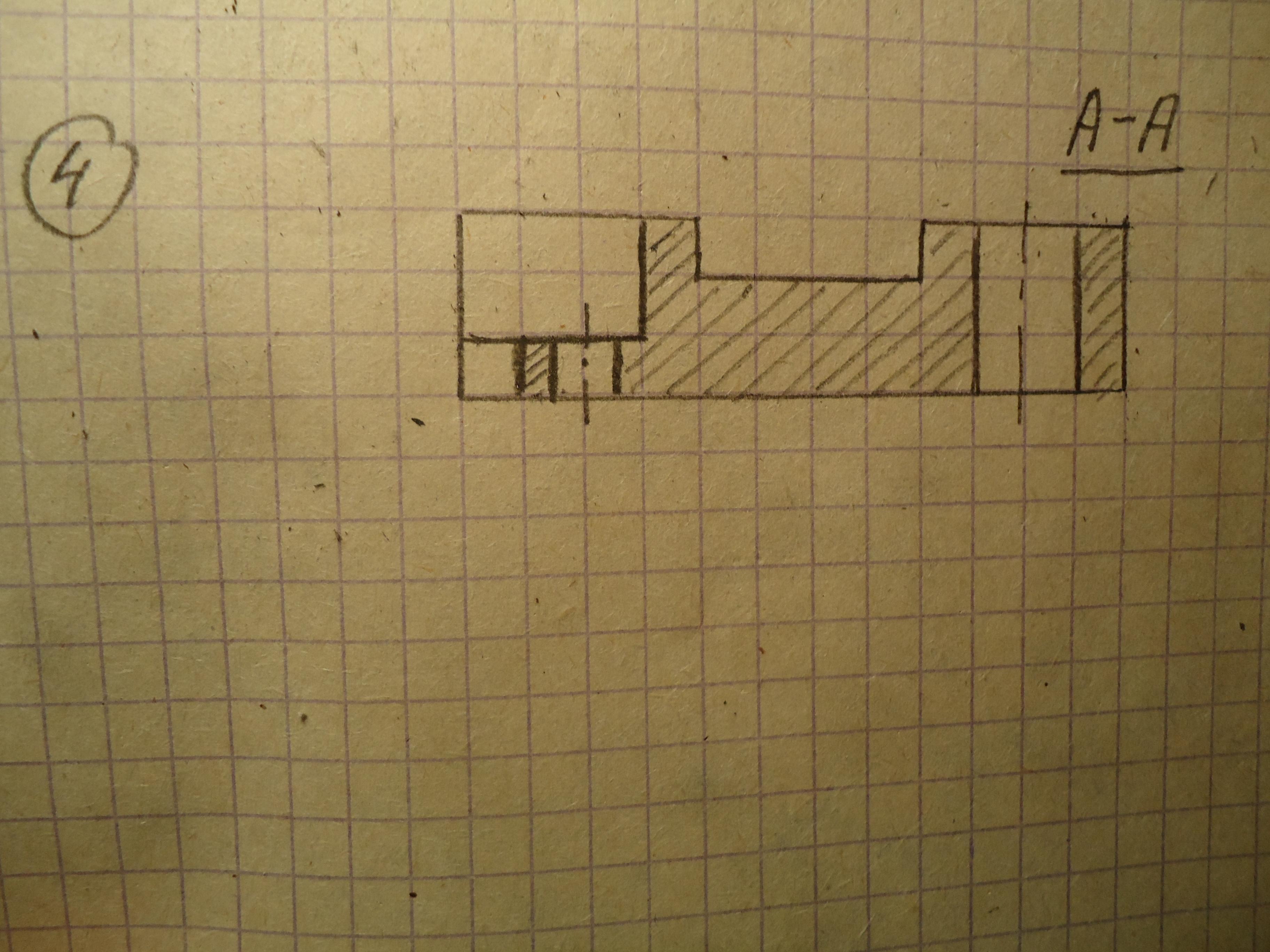

   В первом и четвёртом заданиях я не стала перечерчивать виды сверху, а показала только виды спереди с разрезом.

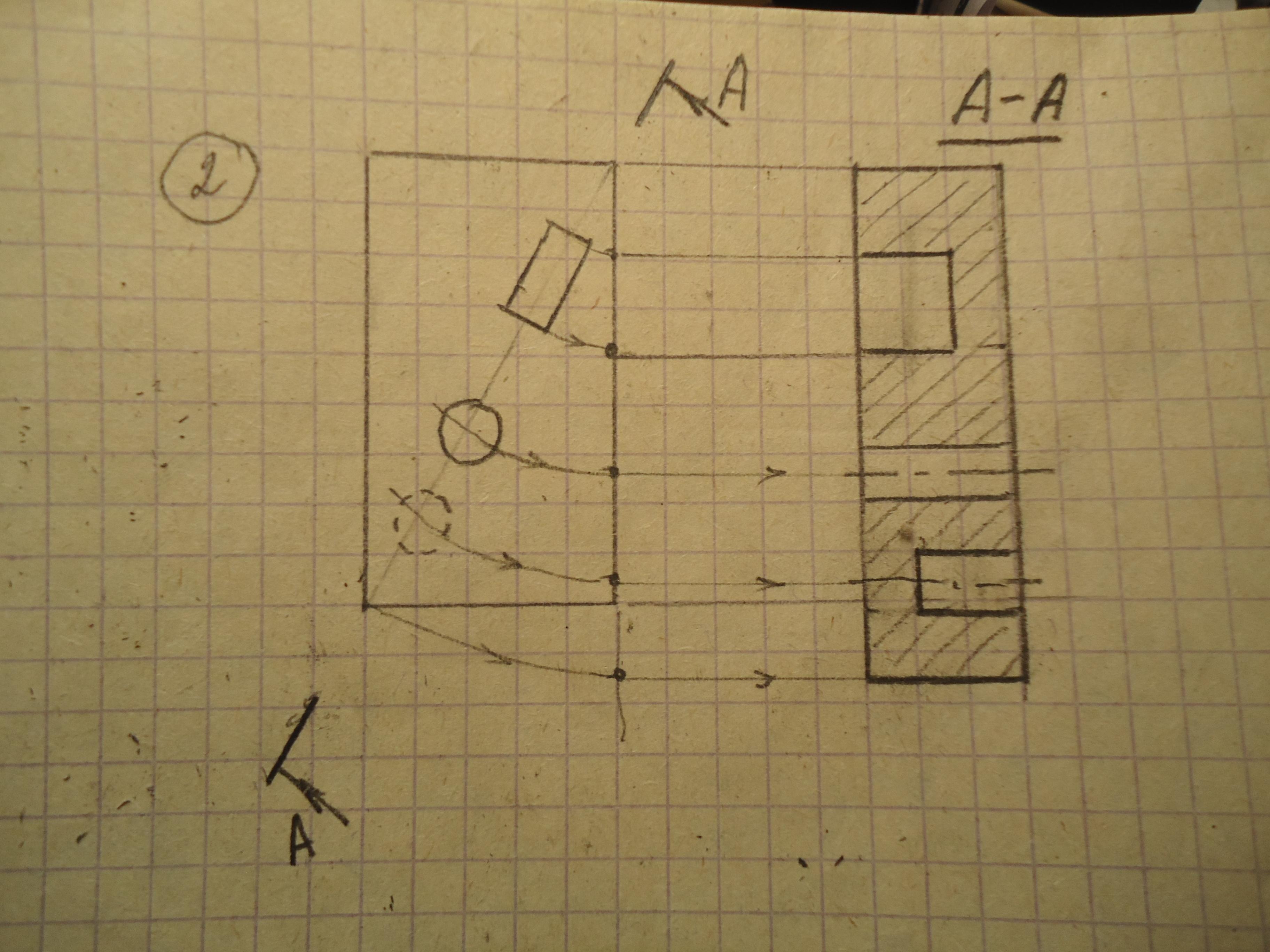

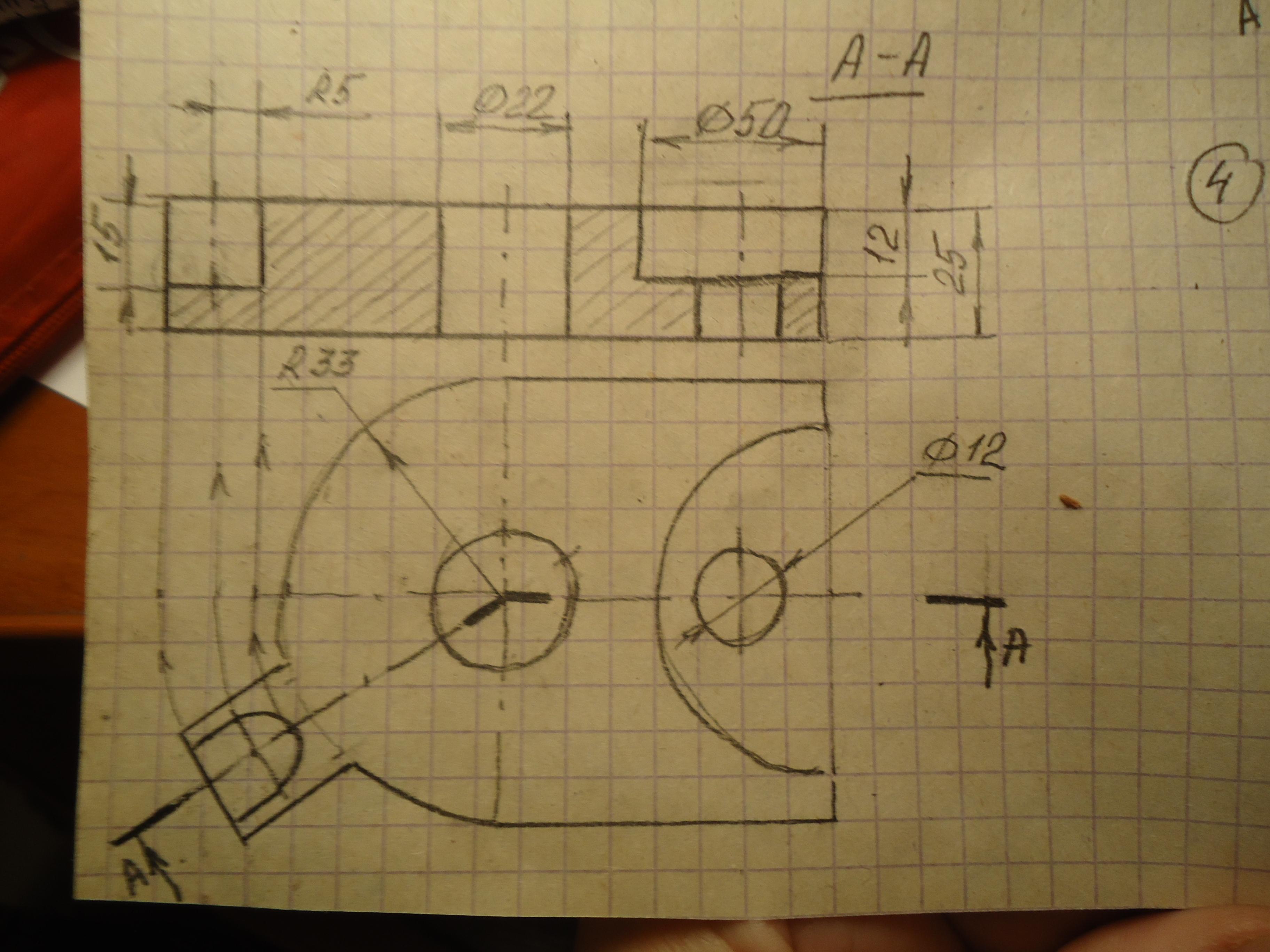

     В заданиях втором и третьем для построения разрезов необходим поворот. В одном случае до вертикали, в другом - до горизонтали. При этом прежние виды слева немного изменятся  один по высоте, другой - по длине.

     Часть размером я нанесла на чертёж, остальные остаются без изменений.

     Мне осталась не понятной горизонтальная сплошная основная линия внизу изображения на виде слева в №2. Может быть она проведена ошибочно?

 Очень надеюсь, что сделала всё правильно и смогла вам помочь.
