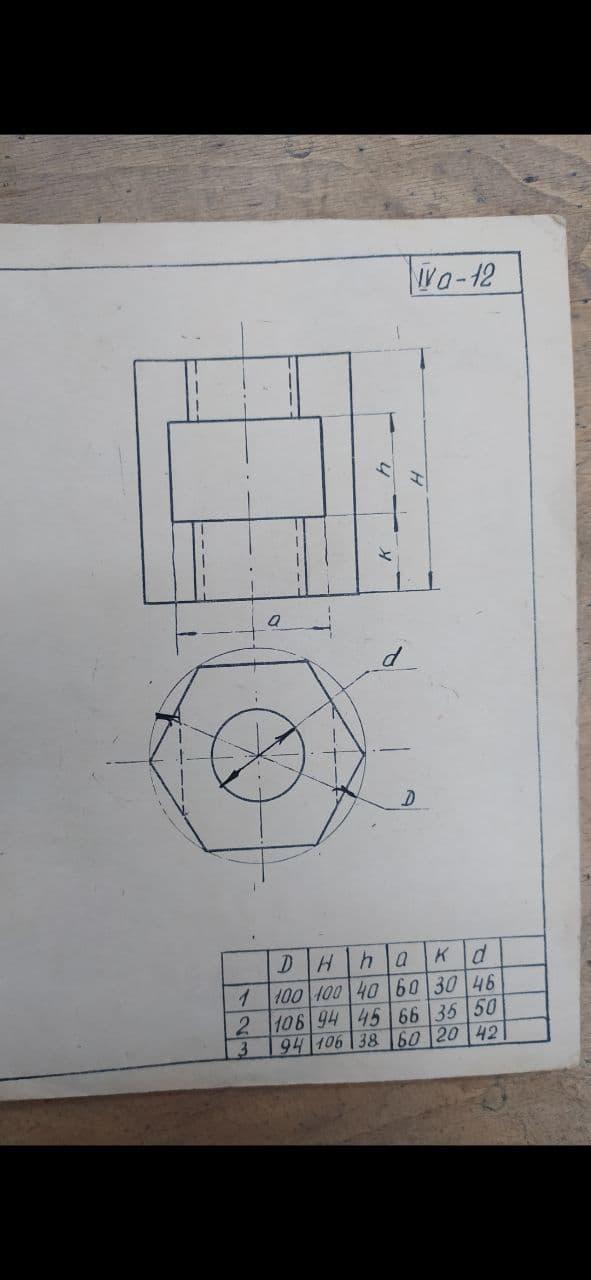

По двум проекциям построить третью, затем - изометрию, после - начертить данную деталь совместив половина вида и половина разреза, на основании этого сделать изометрию с вырезом четверти. Последние 100 балов отдаю, пожалуйста помогите...

Приложения:

Ответы

Ответ дал: RTA1414

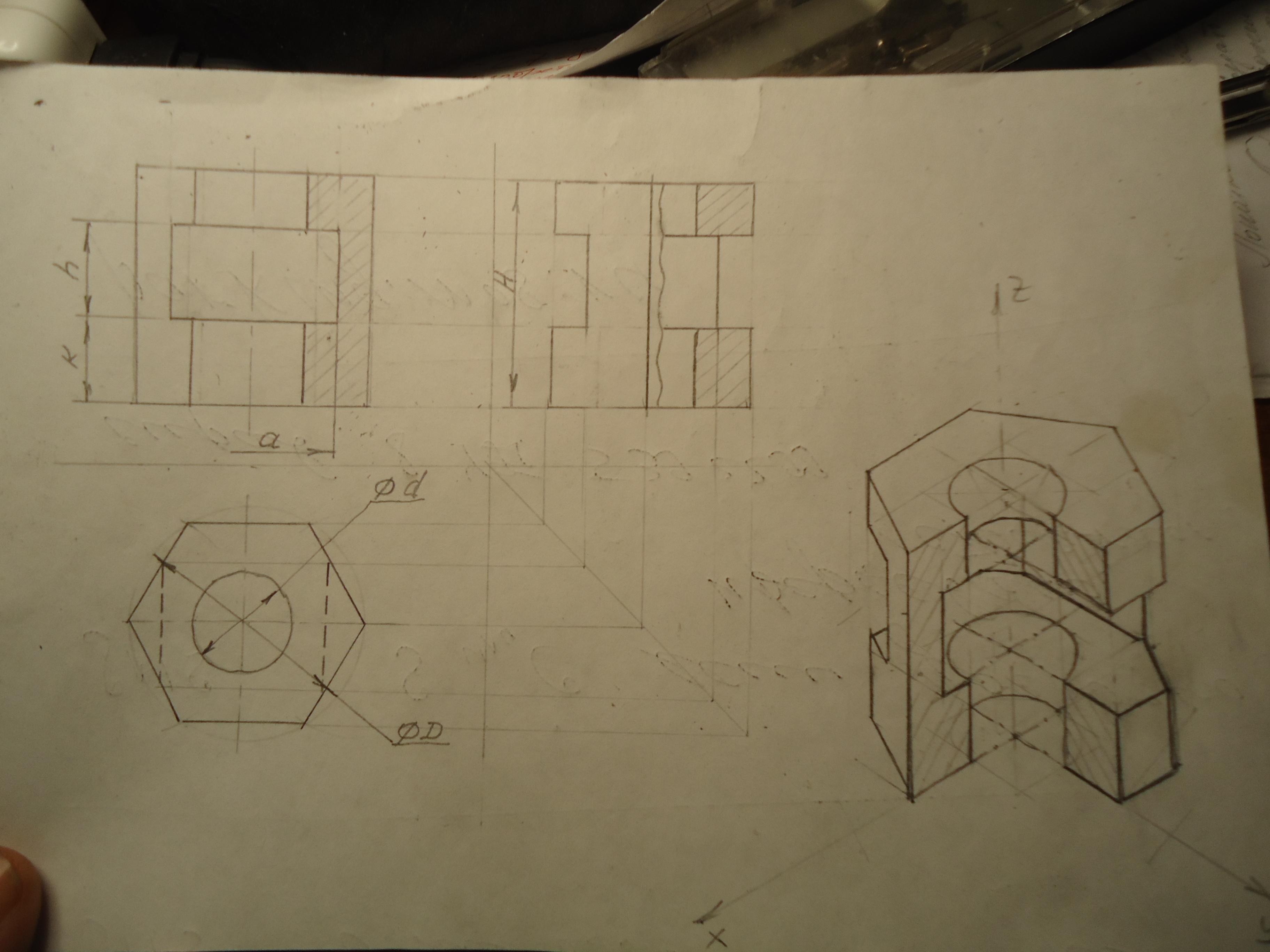

Ответ: Построение чертежа с половинными разрезами и изометрия детали расположены на фото.

Объяснение:

На фронтальной проекции для соединения половины вида и половины разреза линией разграничения служит ось симметрии.

На профильной проекции по центру снаружи детали расположено ребро шестиугольной призмы, поэтому линией разграничения половины вида и половины разреза служит волнистая тонкая линия, смещённая вправо, чтобы ребро не потерять.

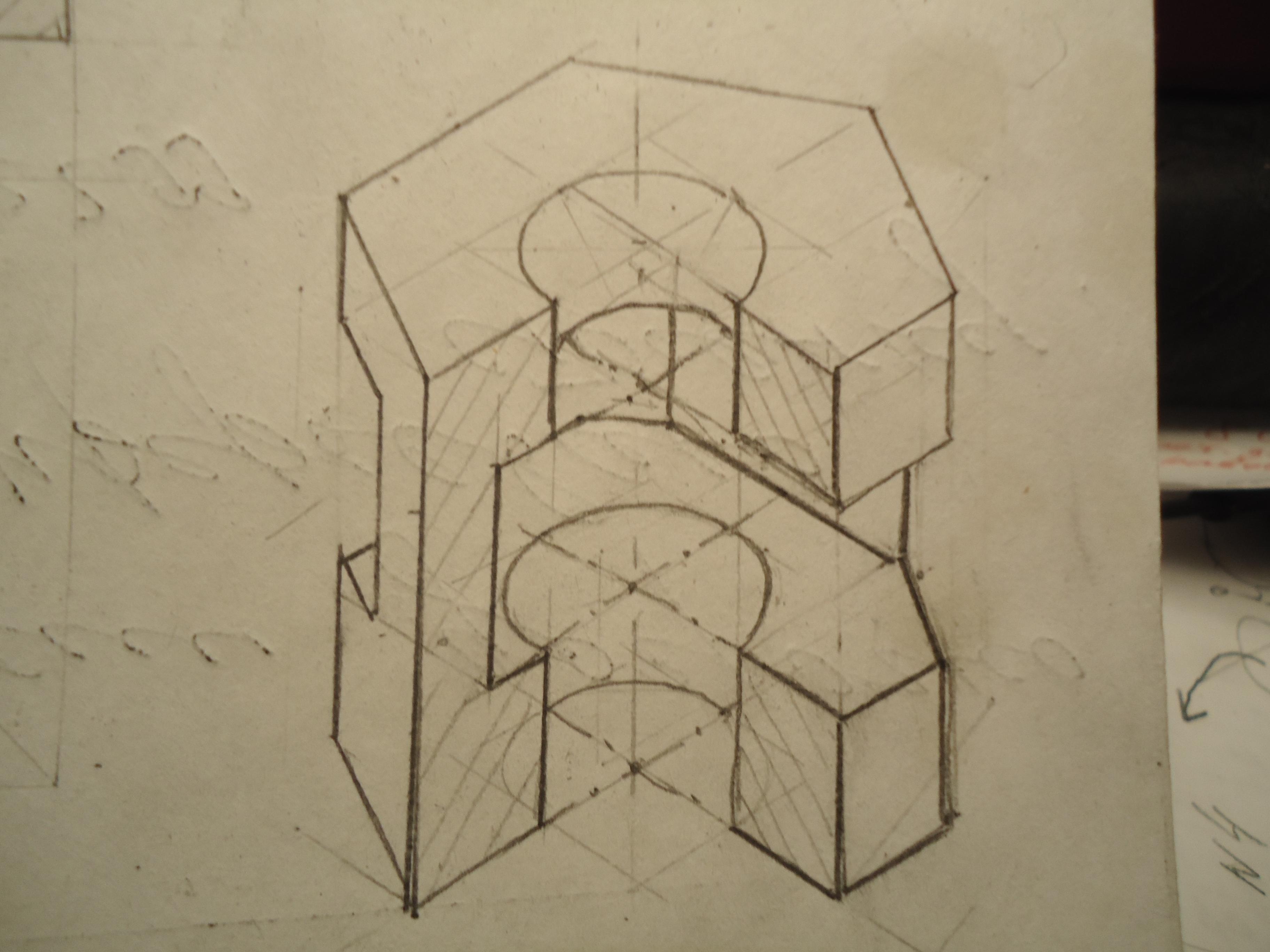

Изометрия строилась частично от руки, поэтому некоторые линии нечёткие.

Очень надеюсь, что сделала правильно и смогла вам помочь.
