Question

Черчение!!! Черчение!!

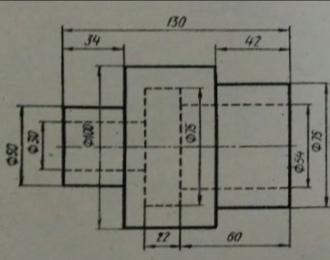

Помогите начертить разрез!!

Answer 1

Ответ:

В деталях такого типа выполняется обычно соединение половины вида и половины разреза.

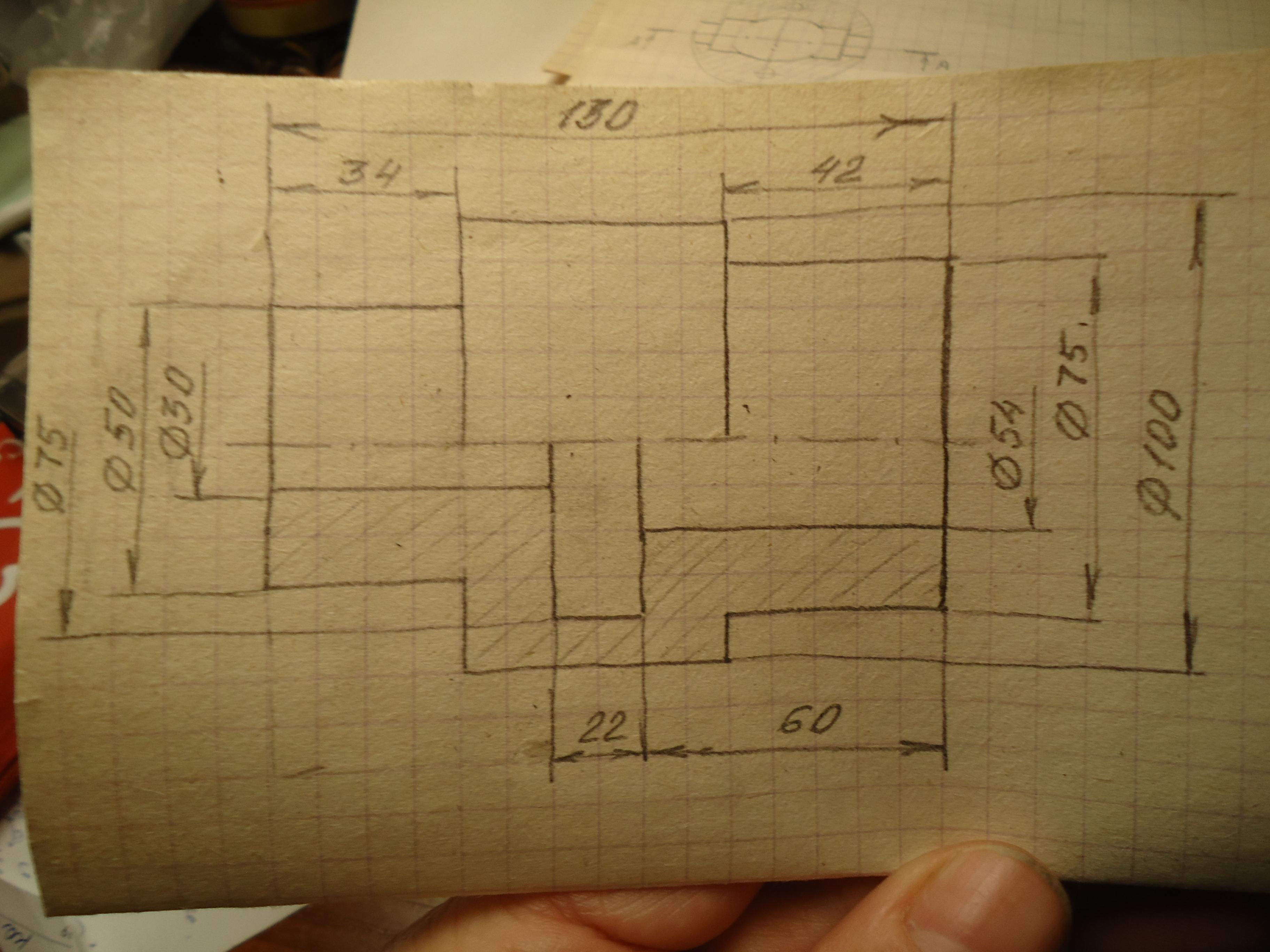

См. эскиз чертежа на фото (он выполнялся от руки с сохранением пропорций на глаз). Вам остаётся выполнить его на белом формате с помощью чертёжных инструментов.

На образце два размера расположены на фоне чертежа. Лучше этого не делать.   Надеюсь, что помогла вам.
