Question

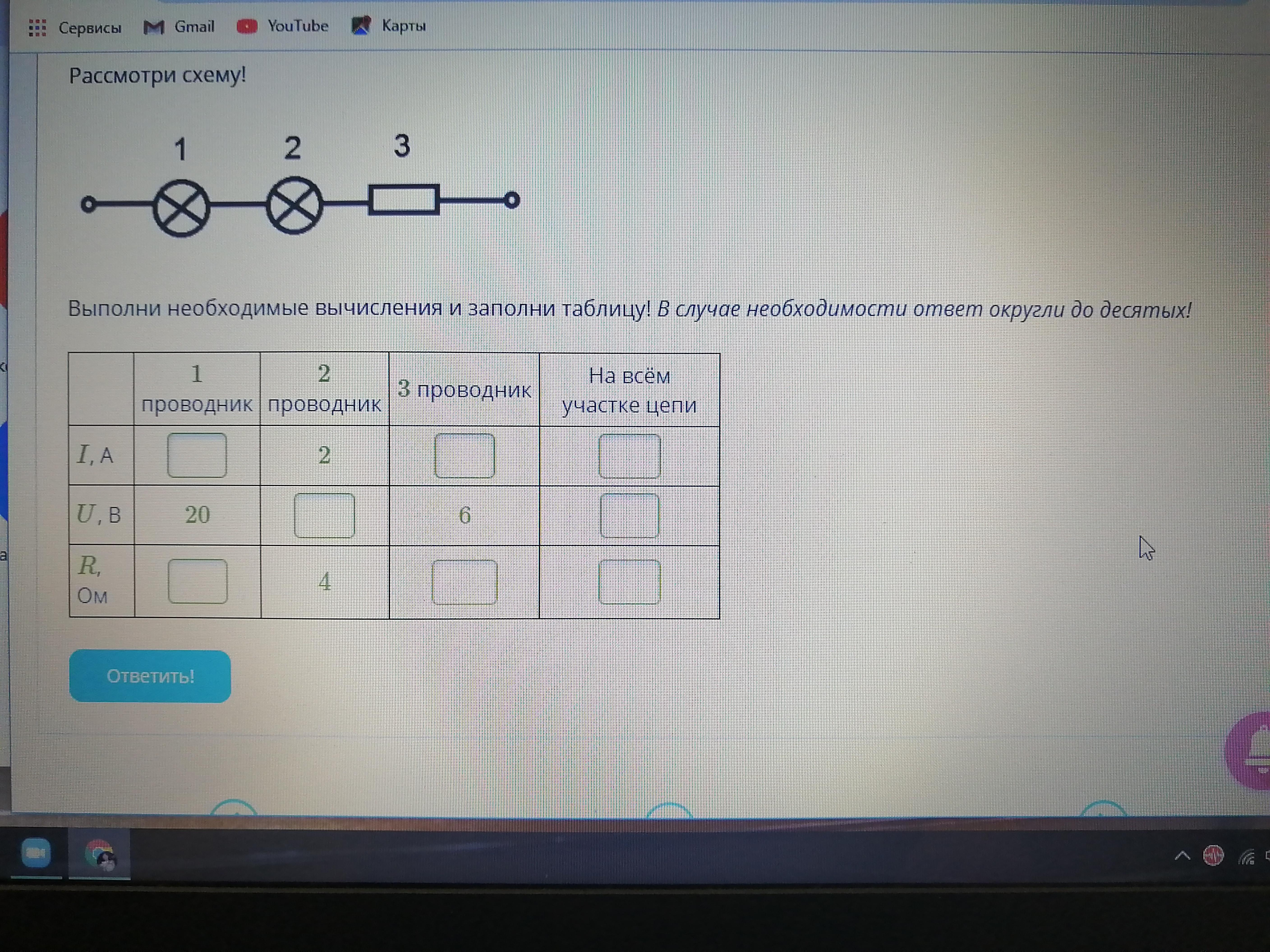

Рассмотрите схему!
Выпоните необходимые вычисления и заполните таблицу! В случае необходимости ответ округлите до десятых!

Answer 1

Ответ:

Объяснение:

ток во всех проводниках  и во всем участке цепи = 2A как во втором

U = IR

U₂ = 2A * 4 Ом = 8 В

R = U/I

R₁ = 20 В / 2 А = 10 Ом

R₃ = 6 B / 2 A =  3 Ом

На всем уч-ке

U = U₁ + U₂ + U₃ =  20В +8В+ 6В = 34 В

R = R₁ + R₂ + R₃ = 10 Ом + 4 Ом + 3 Ом = 17 Ом
