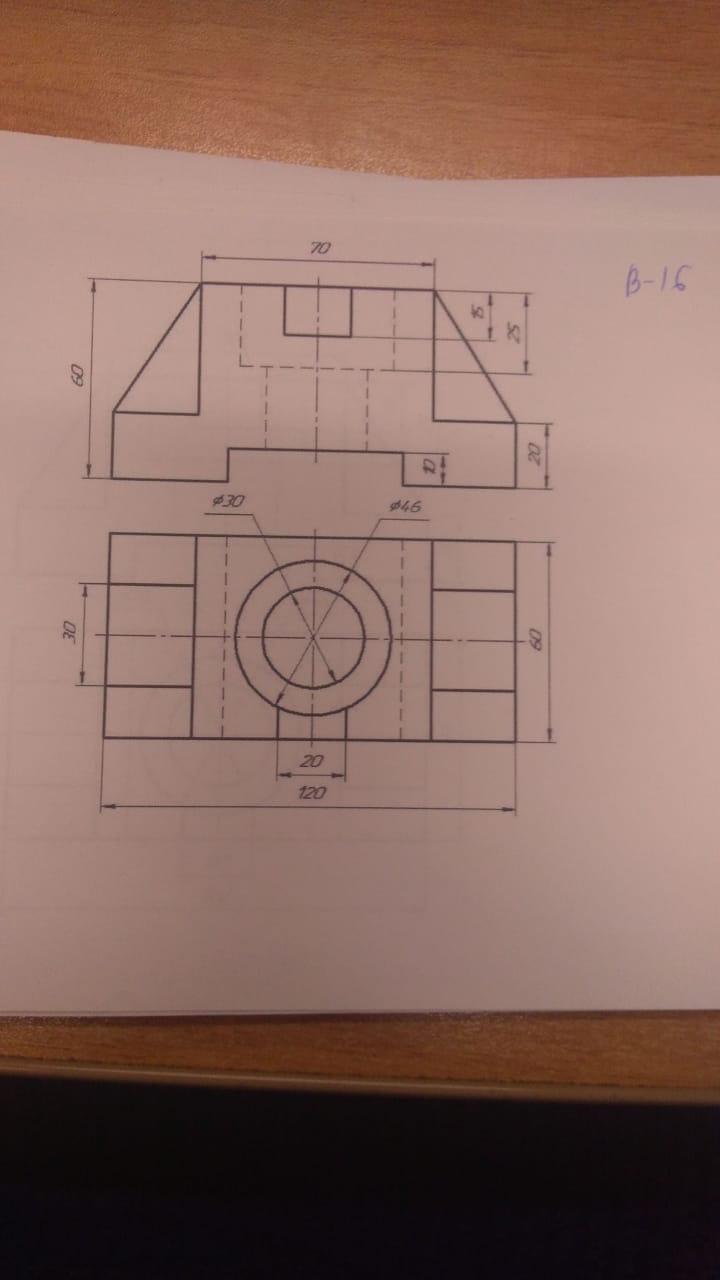

Начертите разрез детали

Приложения:

Ответы

Ответ дал: Букса
0

Ответ:

Объяснение:

Дополнила чертеж третьим видом (слева).

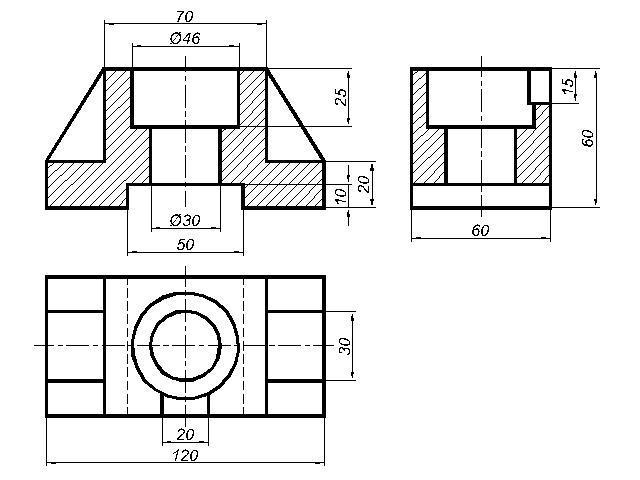

На первом чертеже выполнила простые разрезы (фронтальный и профильный).

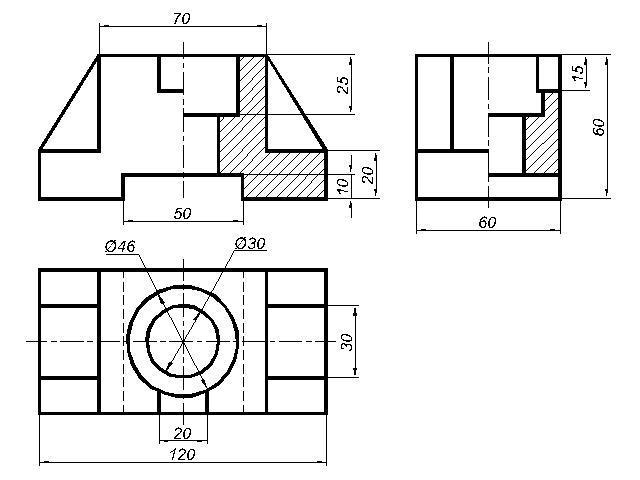

На втором чертеже выполнила соединение 1/2 вида + 1/2 разреза.

Третий чертеж - изометрия с вырезом 1/4 детали.

Приложения:
