Question

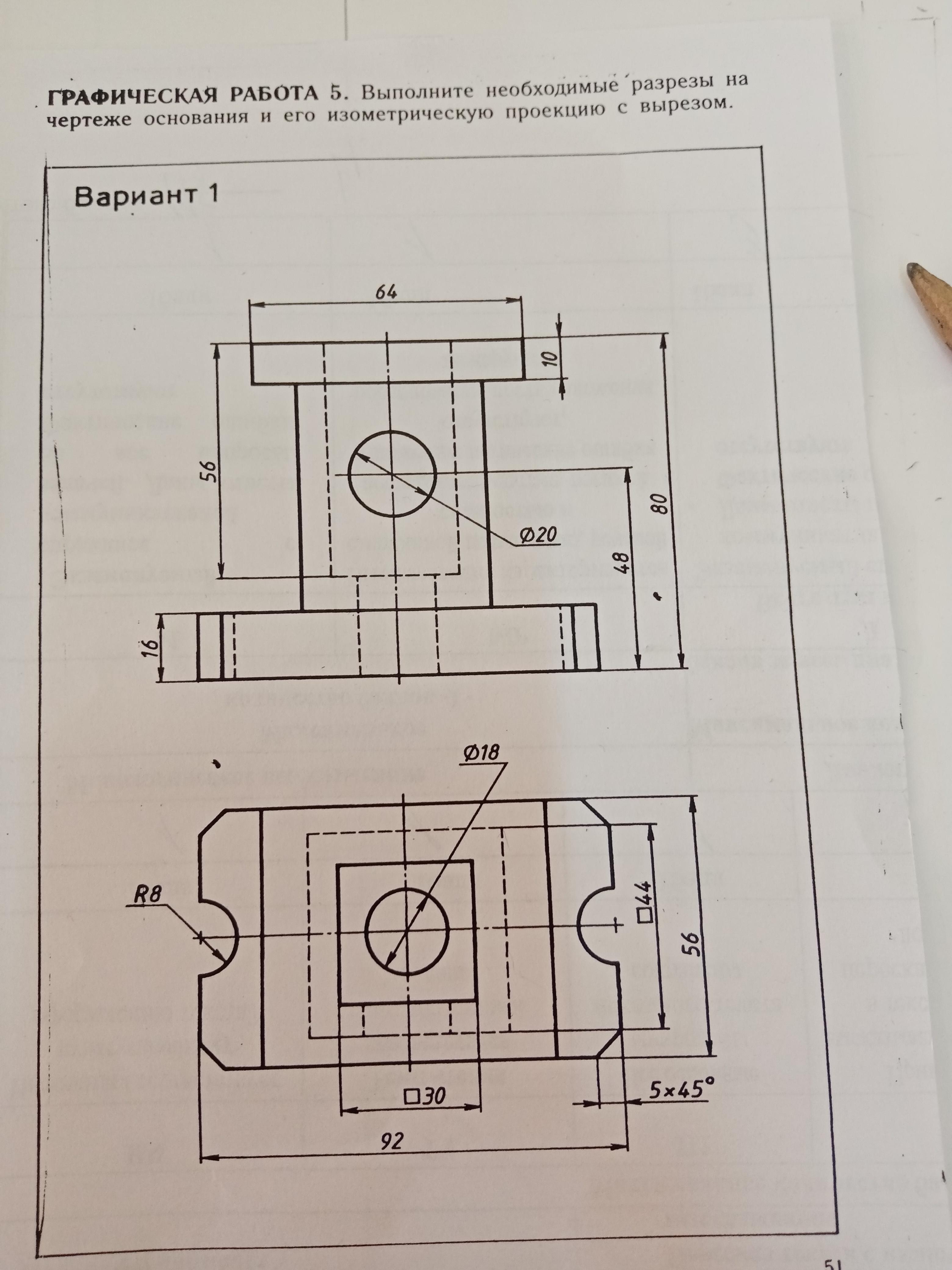

черчение. Помогите пожалуйста♥ 100 Баллов

Answer 1

Ответ:

Объяснение:

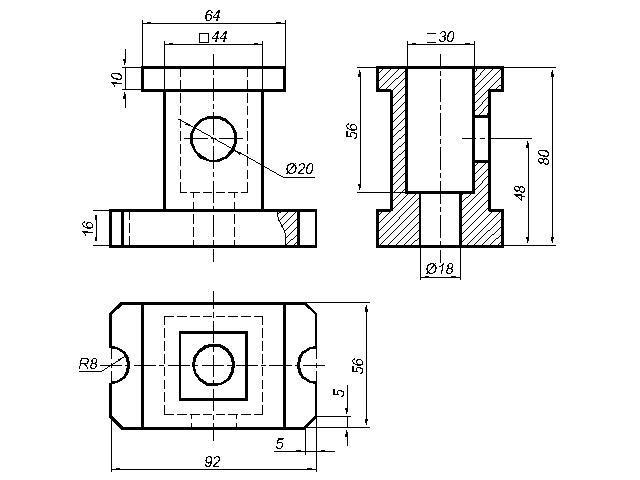

На виде спереди сделала местный разрез, показав выемку радиусом 8 мм.

Выполнила профильный разрез, на котором хорошо видно, что отверстие диаметром 20 мм расположено на одной стенке и также показана глубина отверстия квадратной формы.
