Question

Помогите начертить сверху, сбоку и спереди)

Answer 1

Ответ:

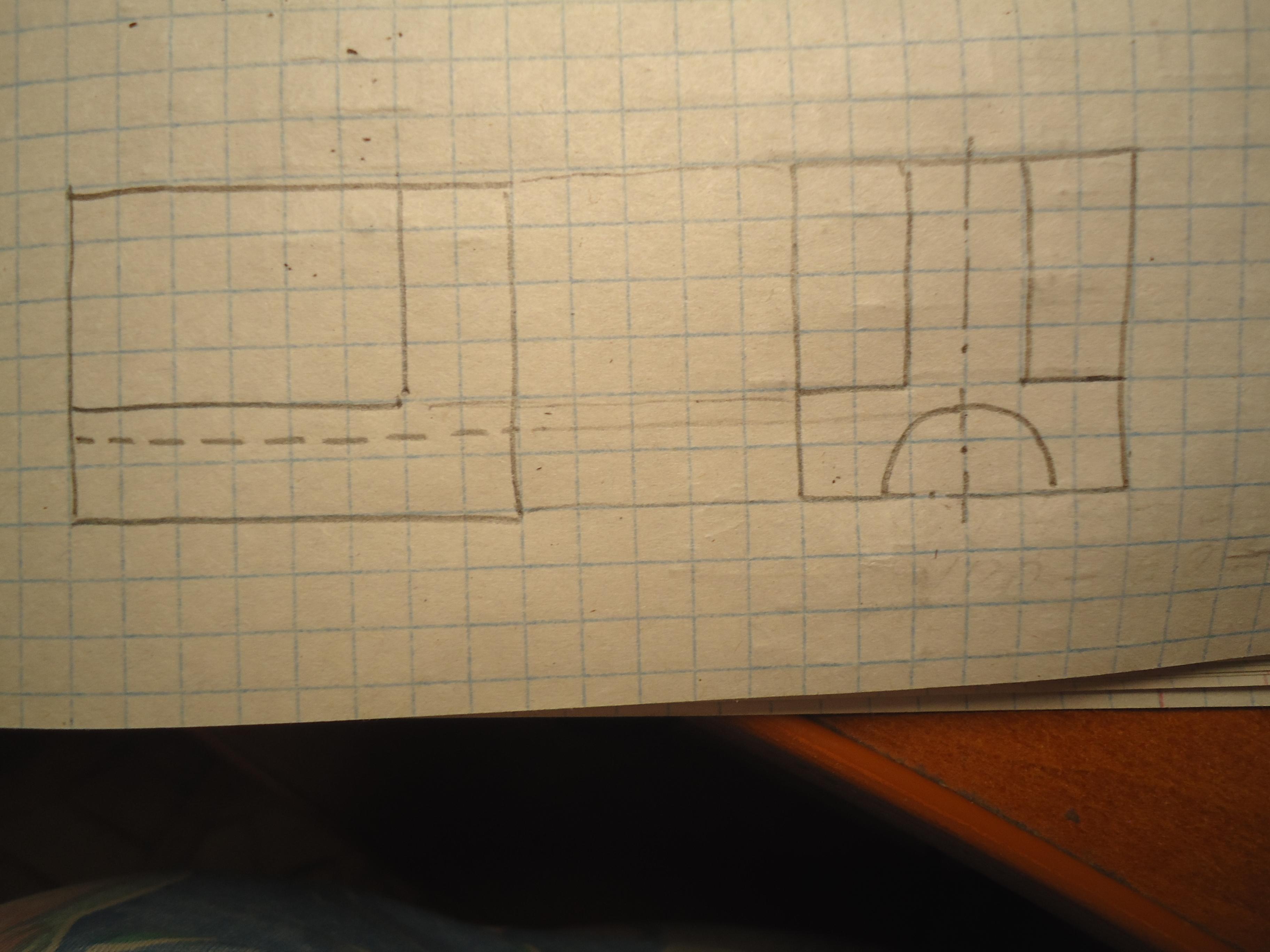

В задании просят выполнить необходимое и достаточное количество видов, поэтому я изобразила только вид спереди и вид слева. С помощью этих видов хорошо понятны форма и размеры детали. Смотрите чертёж на фото 1.

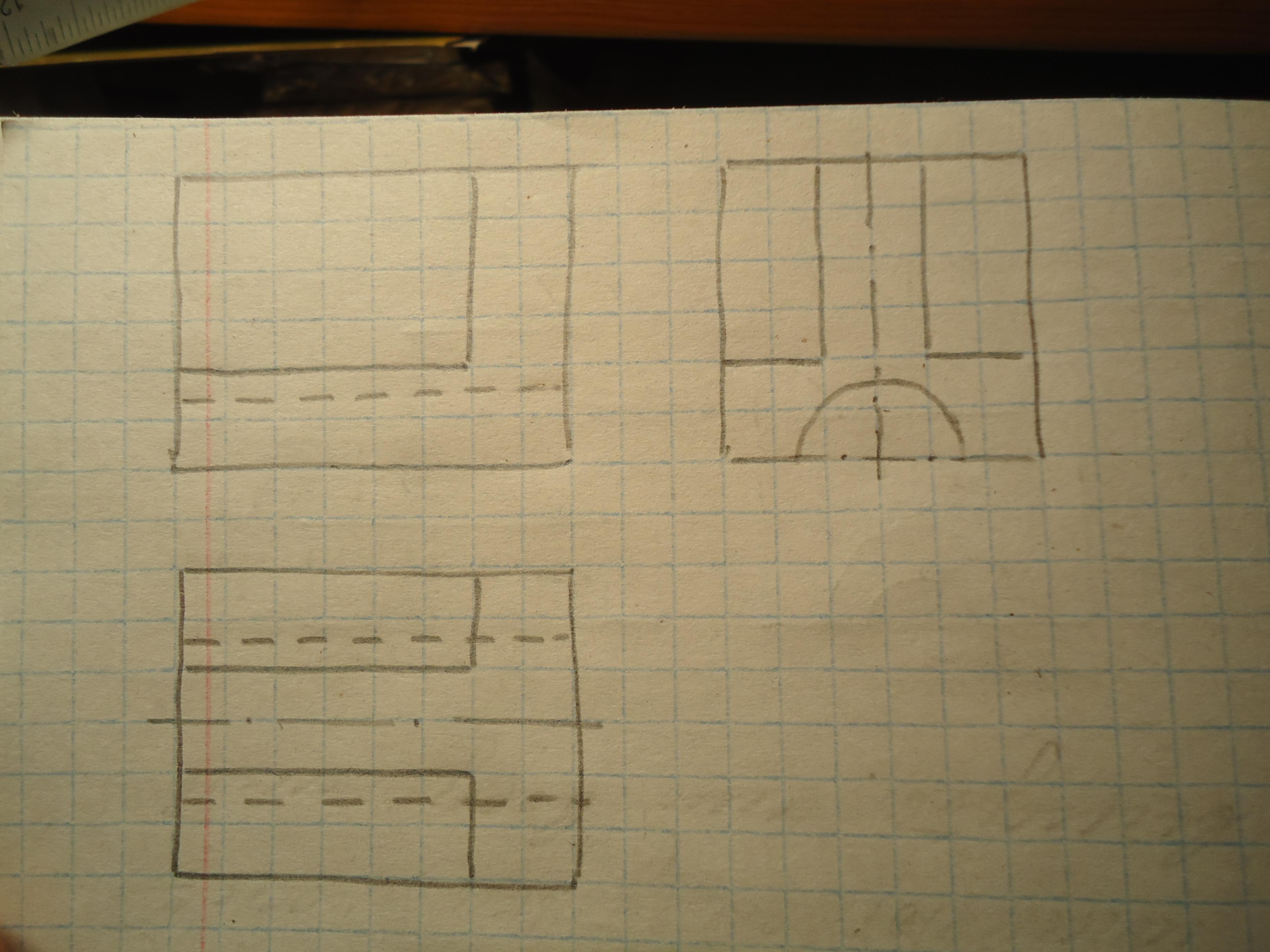

  Если все таки вам нужны три вида, то см. фото 2.

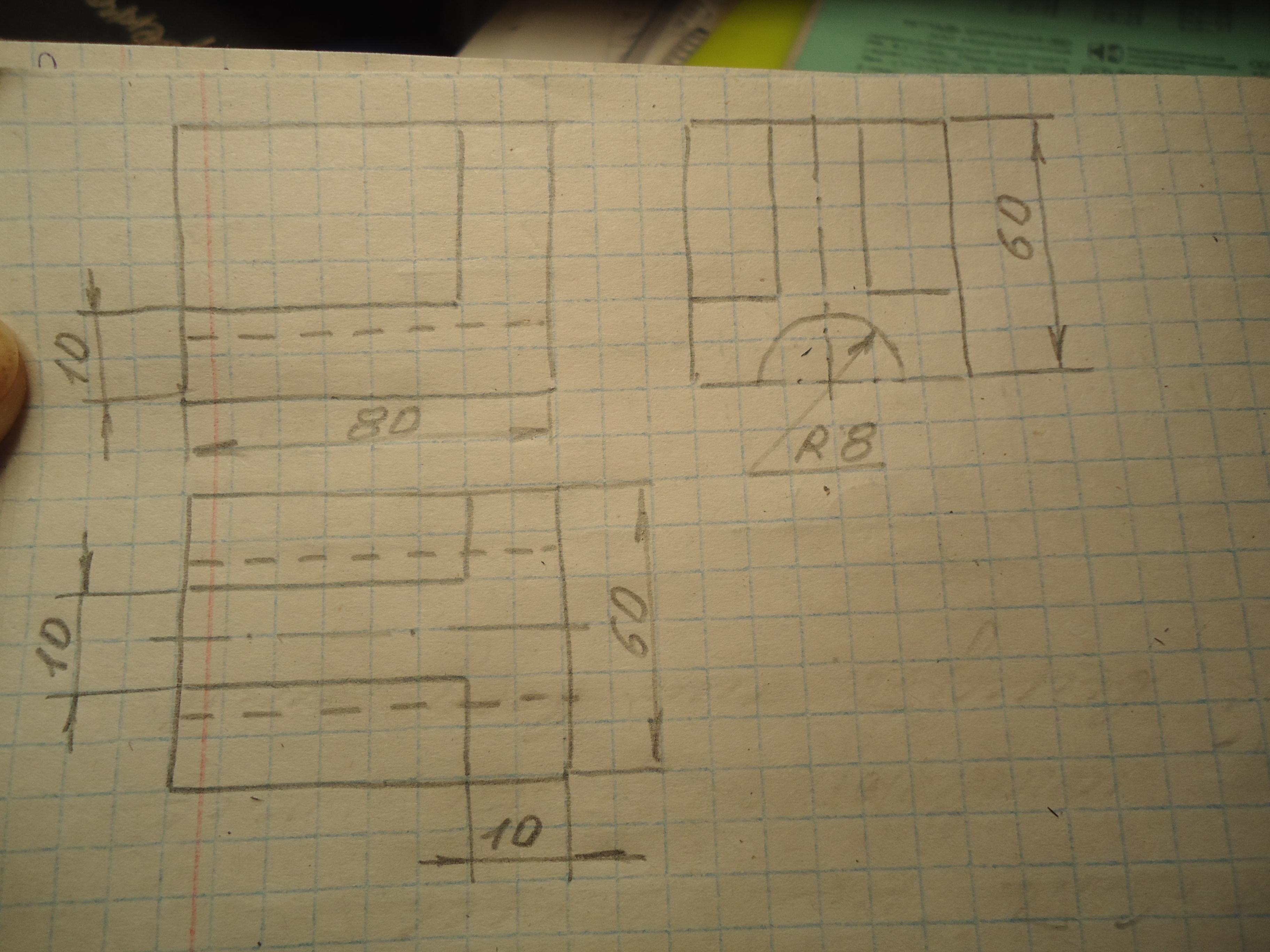

Чертёж с размерами на фото 3.

   Надеюсь, что помогла вам.
