Question

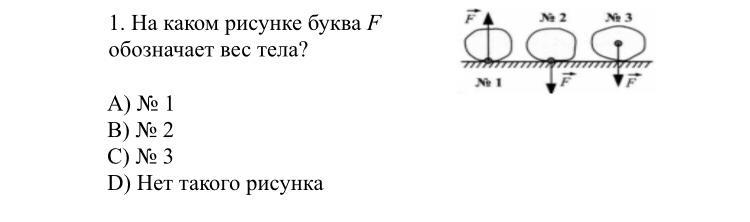

На каком рисунке буква F обозначает вес тела?

A) № 1
B) № 2
C) № 3
D) Нет такого рисунка

Answer 1

На рисунке 1 обозначена сила реакции опоры - силы, возникающей из за веса тела и приложена к опоре.

На рисунке 3 изображена силы тяжести - сила, приложенная к центру тела

Вес тела приложен к опоре. Рисунок 2 это демонстрирует. Более того, сила направлена вниз, как и сила тяжести, поэтому можно с уверенностью сказать, что на рисунке два изображен как раз вес тела

Ответ: В
