Question

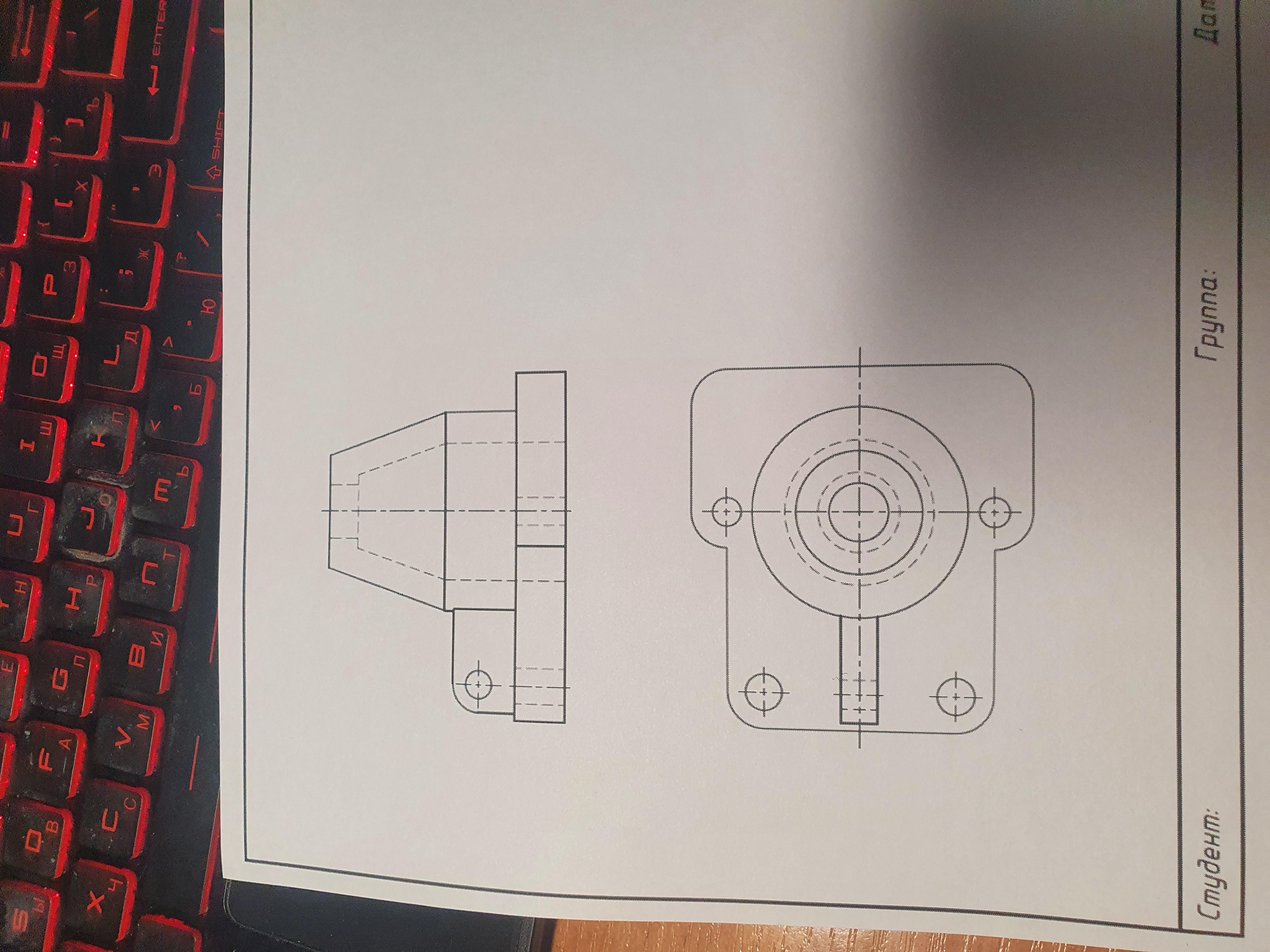

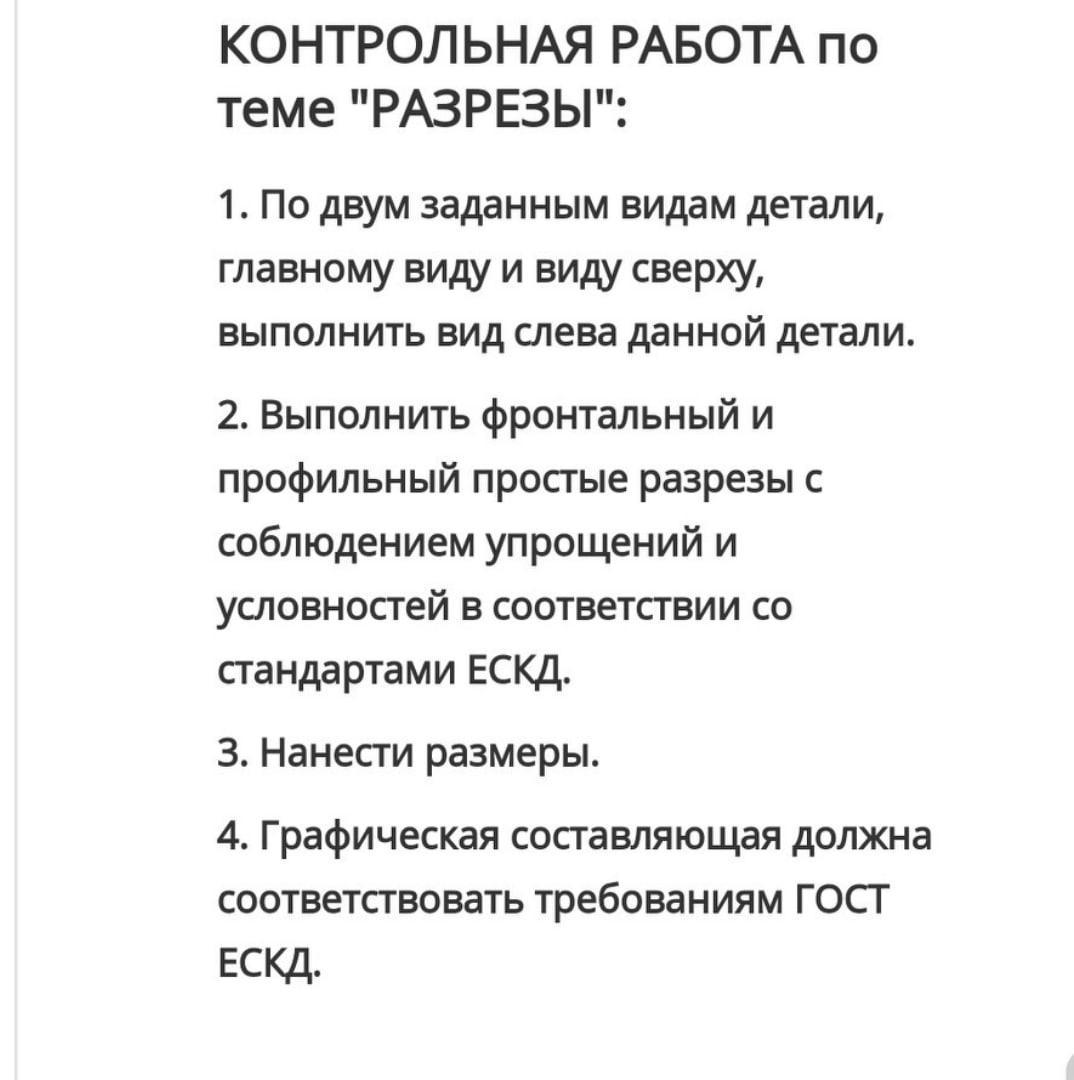

Помогите,кто-нибудь,последний раз прошу,пожалуйста,по инженерной графике,начертите ,и поставьте стрелки ,где должны стоять размеры,очень нужна помощь,даю 100 баллов!!!

Answer 1

Ответ:

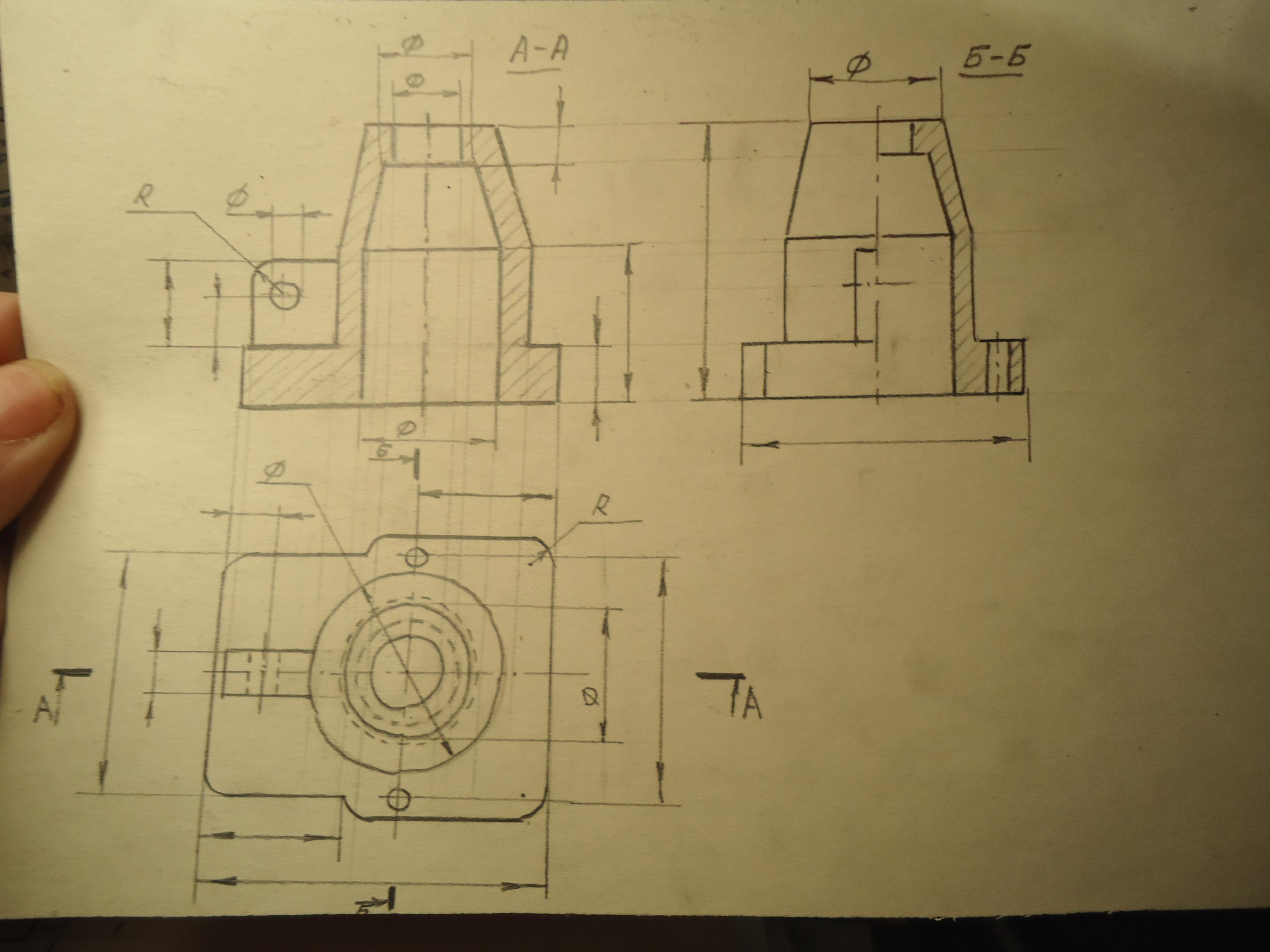

Чертёж с разрезами и размерными линиями см. на фото.

(Чертёж выполнялся с сохранением пропорций на глаз).

   Надеюсь, что смогла вам помочь.
