Question

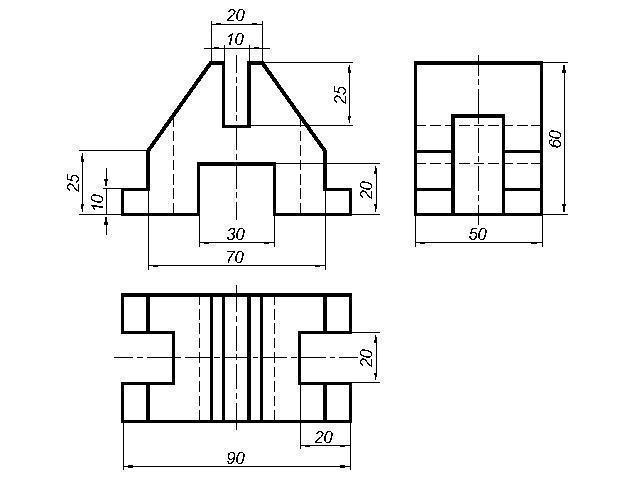

Сделать наложенное сечение по центральной оси на главном виде чертежа.

Answer 1

Ответ:

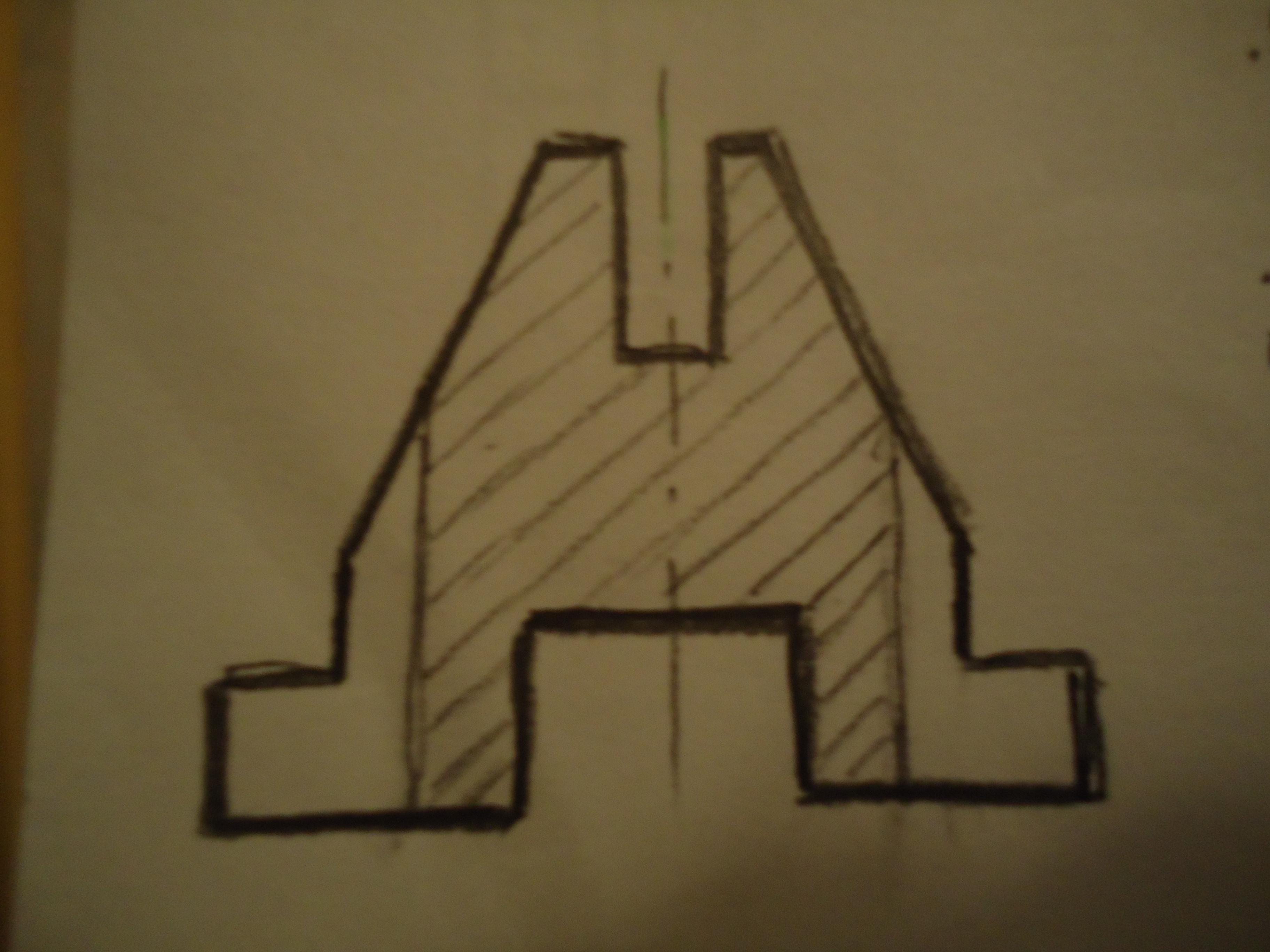

См. наложенное сечение на фото. Оно выполнено от руки. Обратите внимание, что вертикальные линии внутри контура чертежа должны быть выполнены тонкой сплошной линией, т.к. это наложенное сечение , а не разрез.
