Question

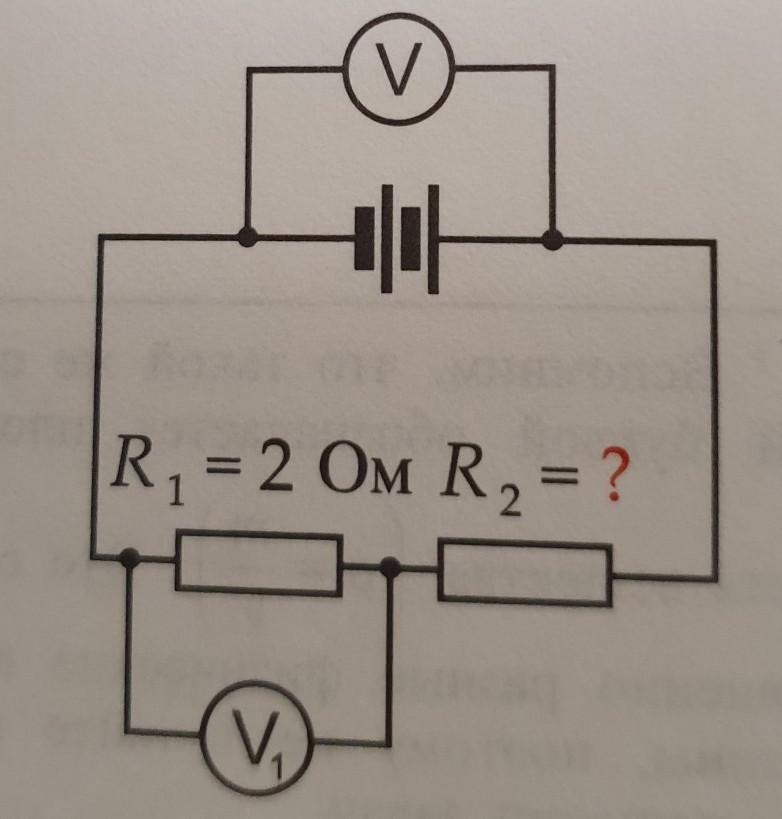

В цепи, собранной по схеме, изображённой на рисунке 5.29, вольтметр V показывает 4 В, а вольтметр V1 — 1 В. Чему равно сопротивление R2 ?​

Answer 1

Ответ:

6 ом

Объяснение:

I1=U1/R1

I2=U2/R2

напряжение на R2 будет U2=U-U1=4-1=3 B

так как токи I1 и I2 равны то U1/R1=U2/R2

из этого находим R2=R1*U2/U1=2*3/1=6 ом

Проверяем:

I1=U1/R1=1/2=0.5

I2=U2/R2=3/6=0.5

I=U/R=U/(R1+R2)=4/(2+6)=4/8=0.5

Answer 2

Ответ:

R2 = 6 Ом

Объяснение:

это схема делителя напряжения

UR1 = I*R1     UR2 = I*R2

I = UR1 / R1

I = Uпит / (R1 + R2)

UR1 / R1 =Uпит / (R1 + R2)

1 / 2  = 4 / (2 + х)

0,5  = 4 / (2 + х)

2 + х = 4/  0,5

2 + х = 8

х = 8-2

х = 6

R2 = 6 Ом
