Question

Что такое синфазный входной сигнал? Нарисуйте временные диаграммы
для постоянного и переменного напряжений.

Answer 1

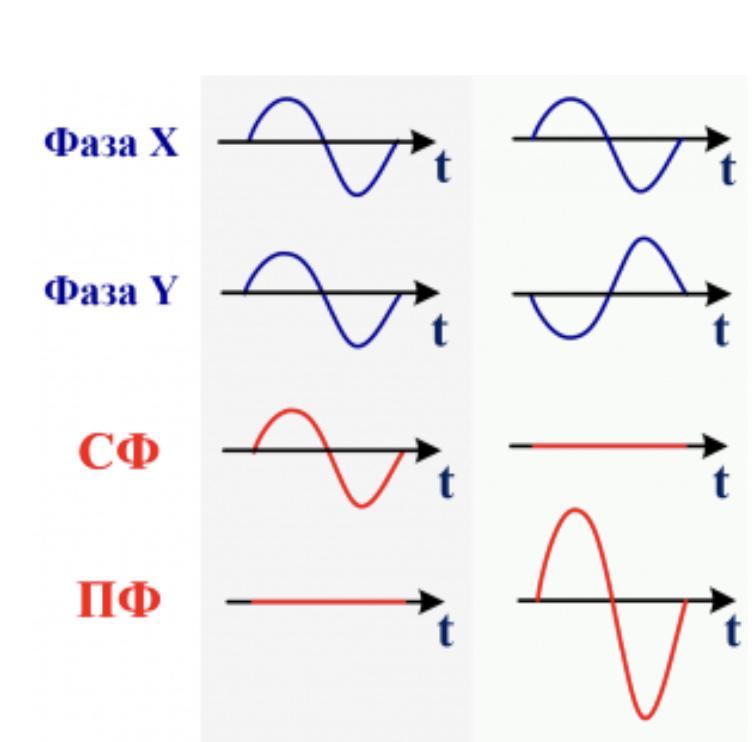

При описании распространения сигнала или помехи в электропроводной среде часто употребляются термины синфазный (СФ) и противофазный (ПФ). Эти термины употребляются тогда, когда в рассматриваемой системе есть две точки (два полюса) приложения сигнала (помехи): условно X и Y, как показано на рисунке. СФ сигнал действует с одной и той же фазой на точки X и Y приложения сигнала относительно условного нуля или некой третьей опорной или общей точки. ПФ сигнал действует с противоположной фазой (противоположным знаком) на точки X и Y приложения сигнала относительно внешней среды. Поэтому, противофазный сигнал также часто называют дифференциальным, подразумевая его "разностную" сущность.

При рассмотрении напряжений в рассматриваемых точках электропроводной среды помеха приложена синфазно, а полезный сигнал – противофазно, как это бывает в случае дифференциальных или симметричных цепей.

Некоторые функциональные узлы электрических схем (например дифференциальный приёмник сигнала, трансформатор, схемы гальваноразвязки на разных физических принципах) могут подавлять синфазный сигнал, а пропускать противофазный. В противоположность этому: линейные мостовые балансные схемы способны значительно скомпенсировать противофазный сигнал по отношению к синфазному.
