Question

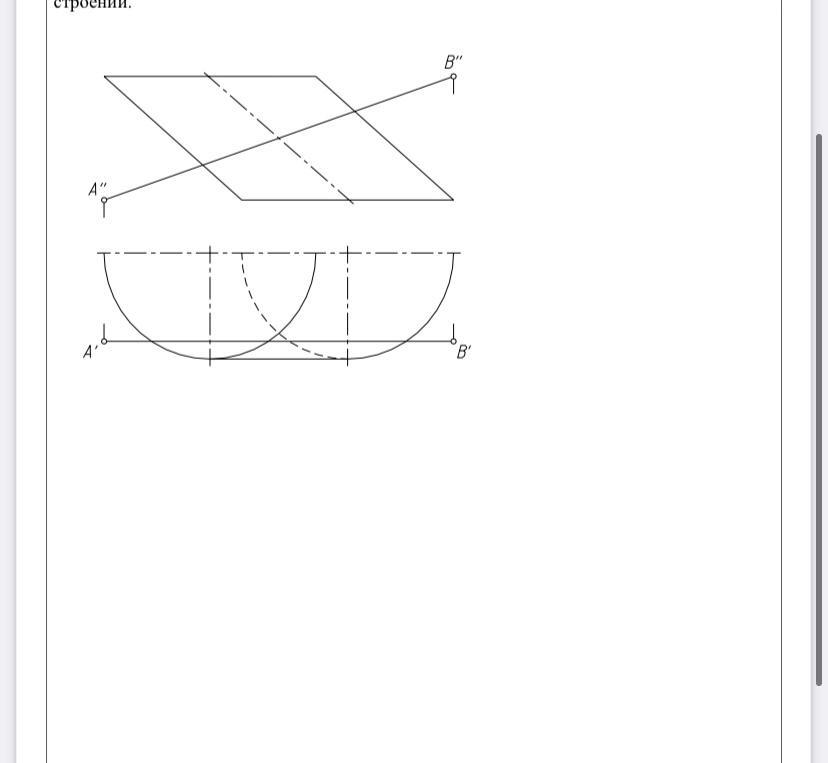

Найти точки пересечения прямой АВ с поверхностью цилиндра; показать видимость прямой. Дать определение метода решения, привести краткое описание хода по-строений.

Answer 1

Ответ:

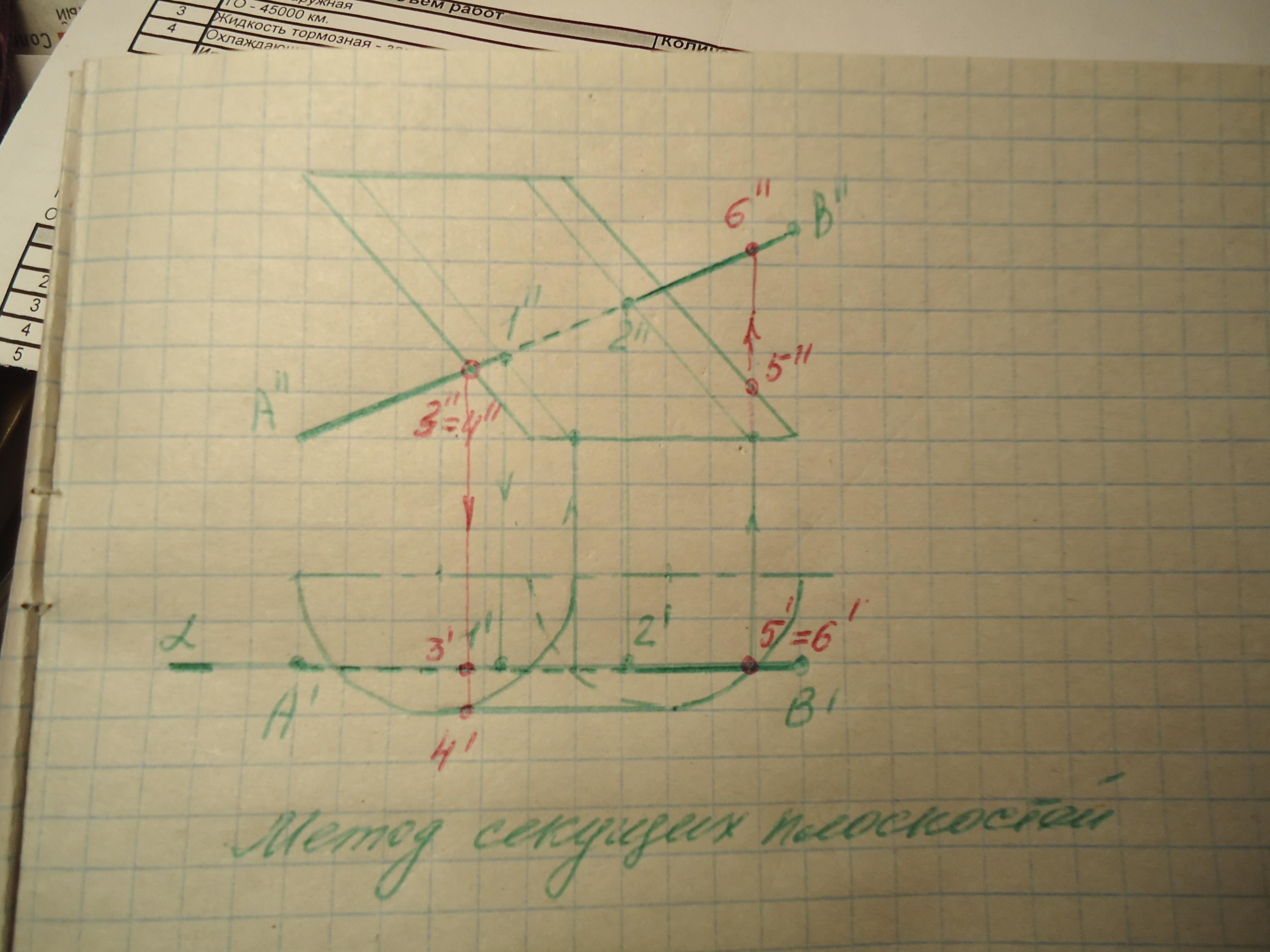

Нахождение точек пересечения см. на фото.

Объяснение:

Применён метод секущих плоскостей.

В данном случае нам понадобилась одна пл. α, которая перпендикулярна горизонтальной плоскости и проходит через прямую АВ.

Она  рассекает цилиндр по двум образующим, построив которые на фронтальной проекции,  мы находим точки пересечения 1¹¹ и 2¹¹ прямой АВ с поверхностью цилиндра.

Переносим положение их на вид сверху, получим 1¹ и 2¹.

Точки 3¹¹ и 4¹¹, 5¹ и 6¹ помогают определить видимость прямой.

Внутри цилиндра прямая АВ - невидимая.

  Надеюсь, что помогла вам.
