Question

Даю 15 балов!!!

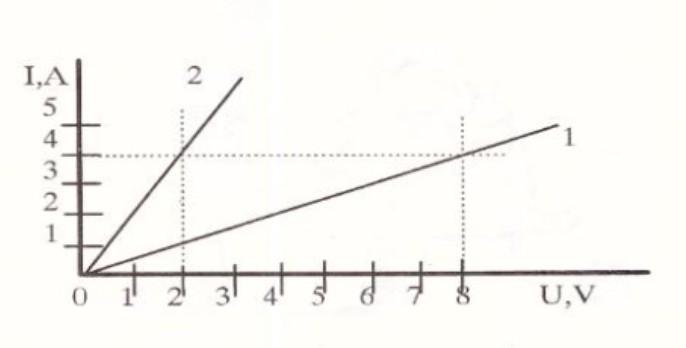

По графику.
Какой силы ток (А) течет в первом проводнике при напряжении 2 В?​

Answer 1

Ответ:

1 А

Объяснение:

отчетливо видно что зависимость тока от напряжения линейная, значит сопротивление неизменное

при U=8 сила тока I =4 А, значит R = U/I = 2 Ом

значит при напряжении U1 = 2 В сила тока составляет I1 = U1/R = 2/2 = 1 А - это ответ
