Question

Даю 15 баллов!!!

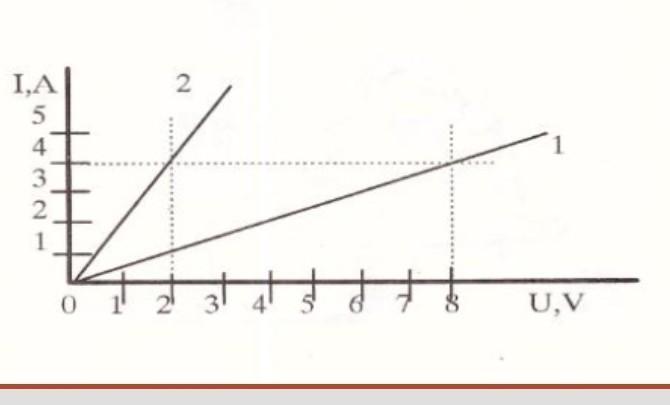

По графику.
Какое напряжение (В) на концах первого проводника, если сила тока 3А? ​

Answer 1

Ответ:

7V

если провести доп. линии, то будет видно, что они соединятся на 7V

Answer 2

Ответ:

6 B

Объяснение:

U1=8 B   I1=4 A (из графика) I2=3 A   U2=?

===

R=U1/I1=U2/I2  (сопротивление постоянное)

U2=U1*I2/I1=8*3/4=6 B

===================
