Question

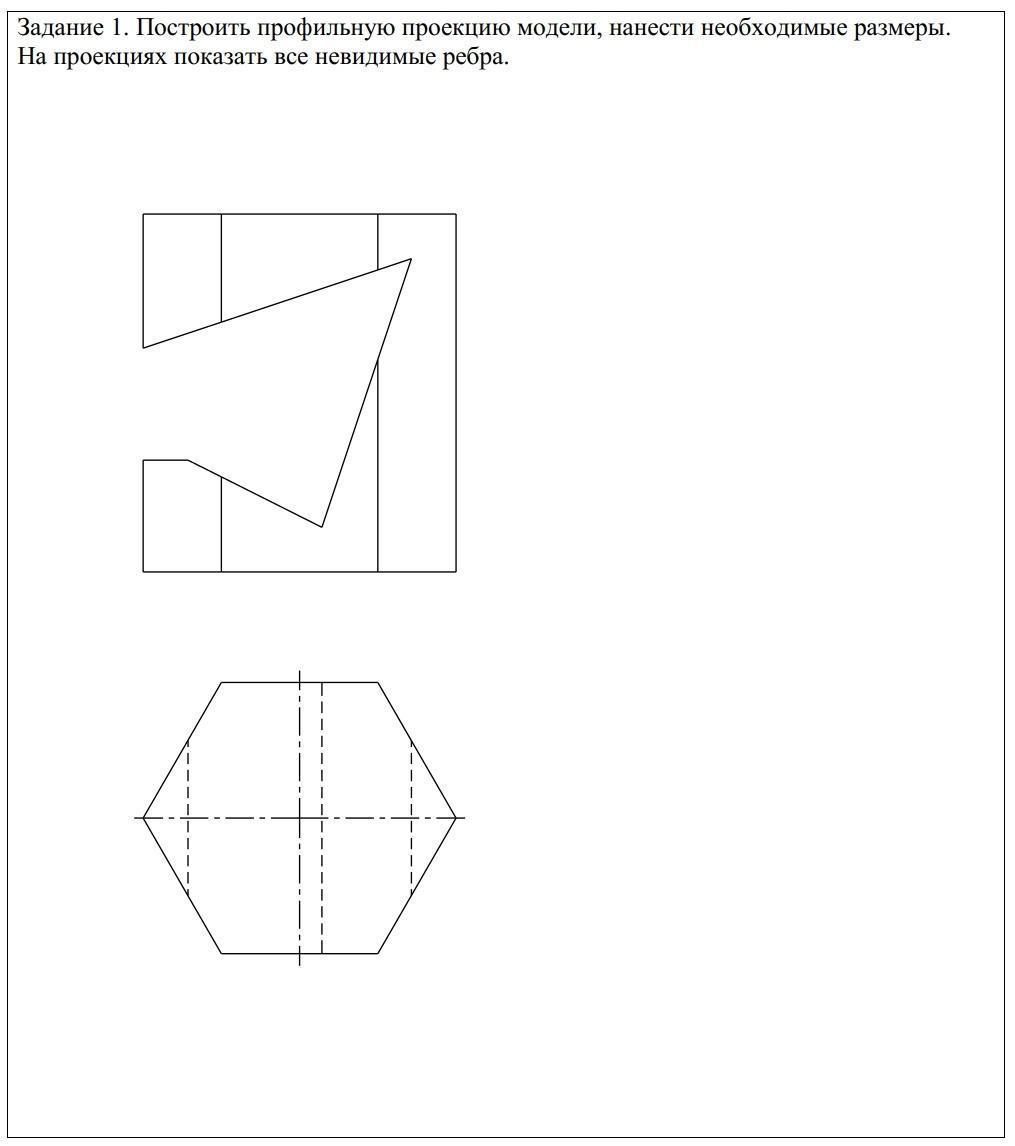

Задании по начертательной геометрии.
Построить профильную проекцию модели, нанести необходимые размеры.
На проекциях показать все невидимые ребра.
ДАЮ 30Баллов

Answer 1

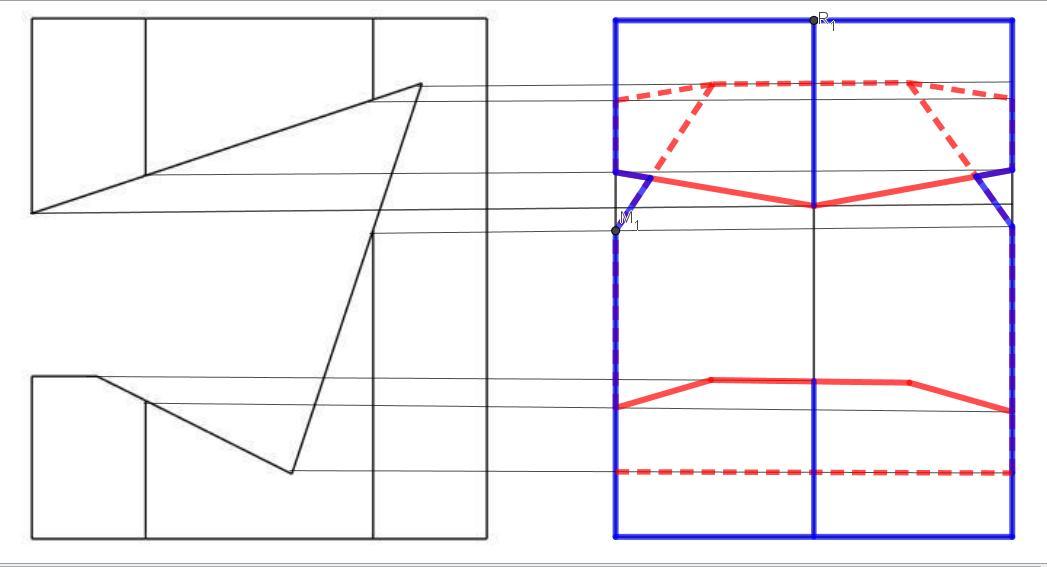

Построена профильная проекция модели, но нанести необходимые размеры нет возможности - отсутствуют исходные данные, так как нет масштаба или координат точек.

Придётся это делать самому по оригиналу чертежа задания.
