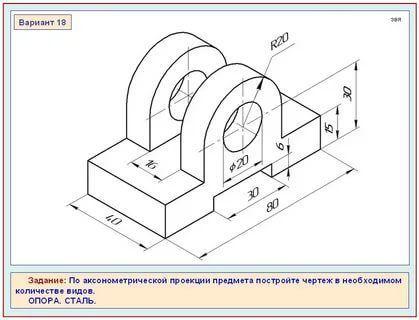

по аксонометрической проекции предмета постройте чертеж в необходимом количестве видов опора сталь надо сделать и разрез
Приложения:
Ответы
Ответ дал:
2
Ответ:
Объяснение:

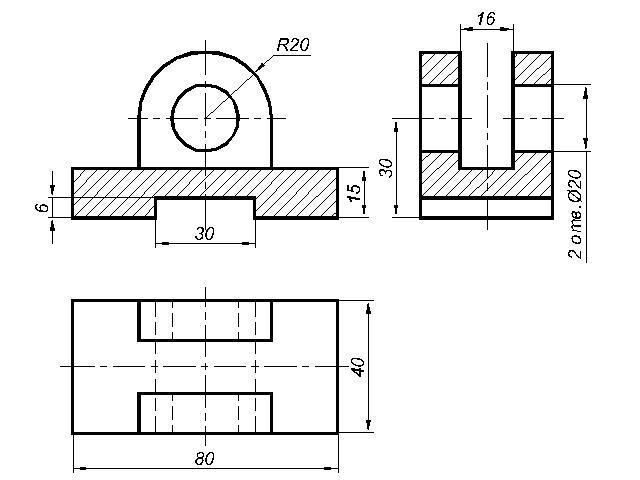

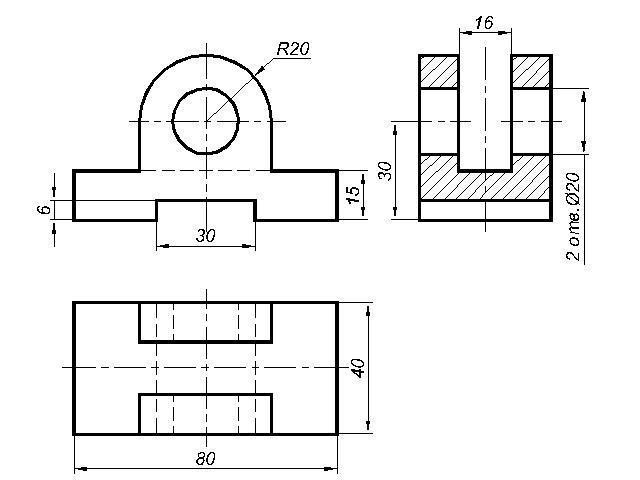

Я считаю, что для данной детали достаточно сделать профильный разрез (первый чертеж), но, на всякий случай, добавила фронтальный разрез (второй чертеж)
Приложения:
oleksandr1414:
Спасибо!
У меня еще один чертеж, ,буду очень благодарнЫй если помочь. :)))
