ЧЕРЧЕНИЕ СРОЧНО!!!!
нарисовать вынесенные сечения

Answer 1

Ответ:

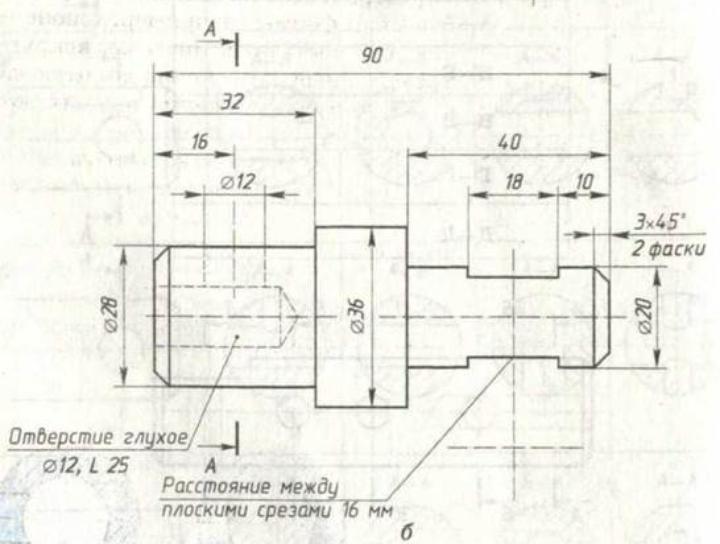

Чертёж детали, состоящий из главного вида и двух вынесенных сечений см. на фото.

Чертёж выполнен с сохранением пропорций на глаз.

Обратите внимание на пересечение продольного  цилиндрического глухого отверстия с цилиндрическим вертикальным отверстием такого же диаметра. Их линия пересечения должна быть не такая , как на образце. Часть размеров надо перенести на сечения.

   Надеюсь, что смогла вам помочь.
