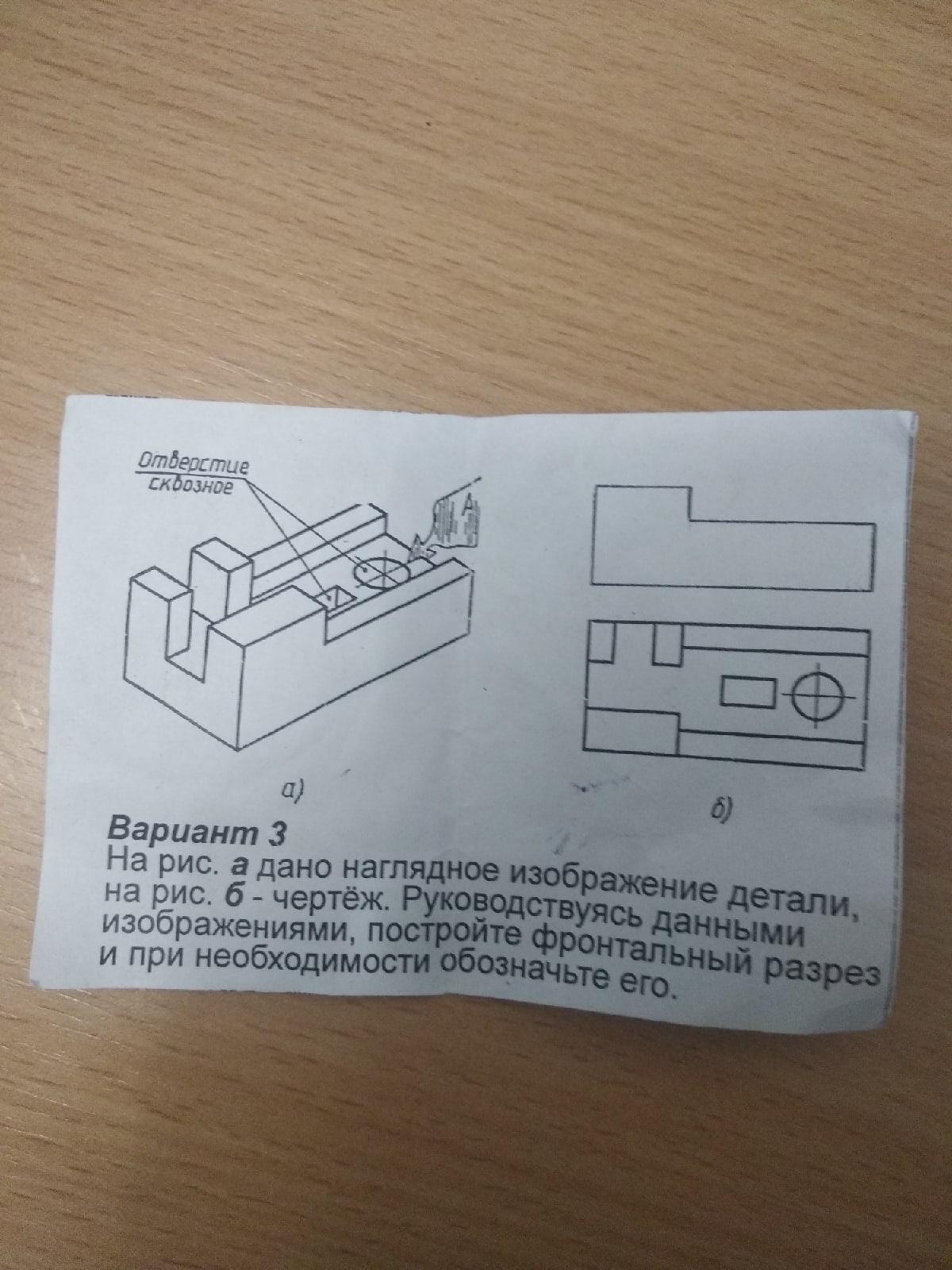

ПОМОГИТЕ ПОСТРОИТЬ ФРОНТАЛЬНЫЙ РАЗРЕЗ!!! СРОЧНО!!!

Приложения:

Ответы

Ответ дал: RTA1414
0

Ответ:

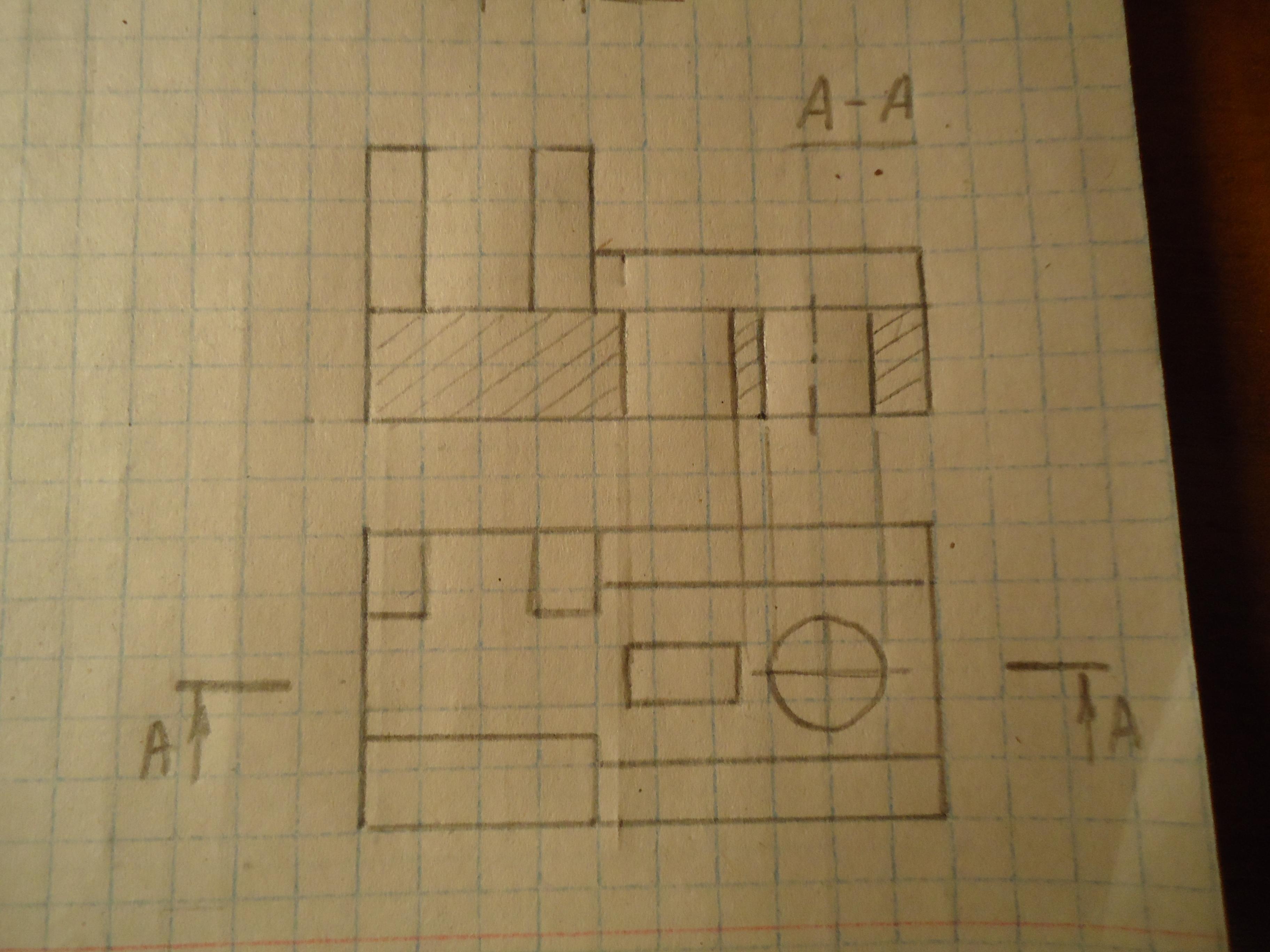

Фронтальный разрез и вид сверху см. на фото.

Дополнительно надо его обозначить А-А на виде спереди и разомкнутыми линиями со стрелками и буквами А на виде сверху, т.к. деталь не имеет плоскости симметрии параллельно фронтальной плоскости.

  Надеюсь, что смогла вам помочь.

Приложения:
