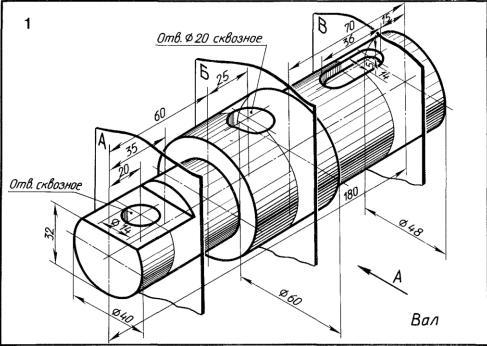

Начертить главный вид вала, взяв направление взгляда по стрелке А. на листе бумаге
Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости;
сечение плоскостью Б – на свободном месте чертежа; сечение плоскостью В – в проекционной связи. Между цилиндрической частью
40 мм и 60 мм выполнить проточку
диаметром 37 мм и шириной 6 мм
Приложения:
evilforestart:
у вас факс есть?
Ответы
Ответ дал:
3
Ответ:

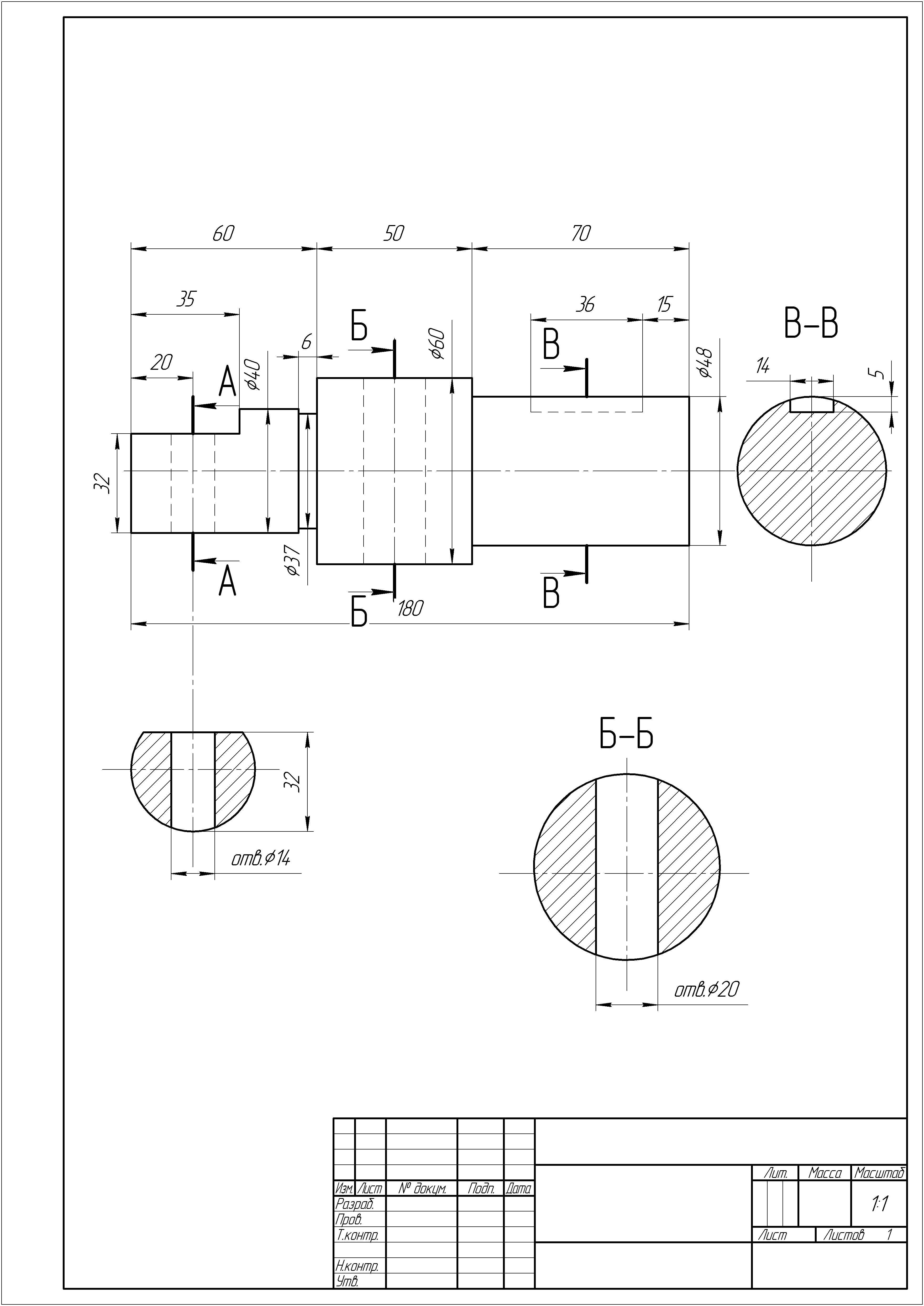

На чертеже
Объяснение:
Приложения:
Отверстие по центру и выемка справа влияют на горизонтальную линию контура чертежа сверху, делая её с прогибом вниз.
выемка справа это шпоночный паз и я не очень селен в черчении ,но 12 лет работаю в машиностроении и я не встречал чертежей, где ось прогибалась
